Moji 2.0 小智 AI 桌面机器人硬件技术解析

1. 项目概述

Moji 2.0 是 MoveCall 发布的 ESP32-C5 小智 AI 桌面机器人硬件。主要模块有ESP32-C5、模拟麦克风、ES8311 音频 CODEC、扬声器功放、圆形 QSPI 屏幕、USB-C/单节电池供电、LED 和按键等。

• Moji 2.0 立创开源项目页：项目介绍、复刻提示和硬件附件说明。
• Moji2 固件配置说明：ESP-IDF目标芯片与板型选择。

通过这份文档，希望建立对 AI 桌面机器人硬件系统的完整认知，理解从电源输入、主控运行到音频交互的基本工作流程，为后续的硬件学习、电路复刻、嵌入式软件开发与系统调试提供参考。

2. 硬件系统总体架构

flowchart LR
  subgraph Power[电源系统]
    USB[USB-C VBUS] --> CHG[充电管理 U3]
    BAT[电池 VBAT] --> PATH[电源路径 D2/Q1]
    USB --> PATH
    CHG --> BAT
    PATH --> VSYS[VSYS]
    VSYS --> BUCK[DC/DC U4] --> V3[+3V3]
  end
  subgraph Main[主控与交互]
    MCU[ESP32-C5-WROOM-1-N16R8]
    LCD[ST77916 360x360 QSPI屏]
    LED[LED2 / GPIO10]
    BTN[BOOT / GPIO28]
  end
  subgraph Sound[音频链路]
    MIC[MIC1 模拟麦克风] --> CODEC[ES8311 CODEC]
    CODEC -->|I2S采集| MCU
    MCU -->|I2S播放| CODEC
    CODEC -->|模拟差分OUTP/OUTN| AMP[功放 U2]
    AMP --> SPK[扬声器 FPC1]
  end
  MCU -->|QSPI| LCD
  MCU --> LED
  BTN --> MCU
  V3 --> MCU
  V3 --> CODEC
  V3 --> LCD
  WLC[WLC IN接口] -.->|具体网名待网表确认| USB

模块角色：

• ESP32-C5 是系统控制核心
• MIC/CODEC 是声音输入链路
• CODEC/SPK/扬声器是声音输出链路
• 屏幕、LED、BOOT 按键负责交互
• USB、电池、充电、电源路径和 DC/DC 负责供电

各功能之间的依赖是：电源稳定后主控才能启动，CODEC 需经 I²C 配置后才能正常进行 I²S 音频传输，屏幕需完成 QSPI 控制器初始化后才能显示。

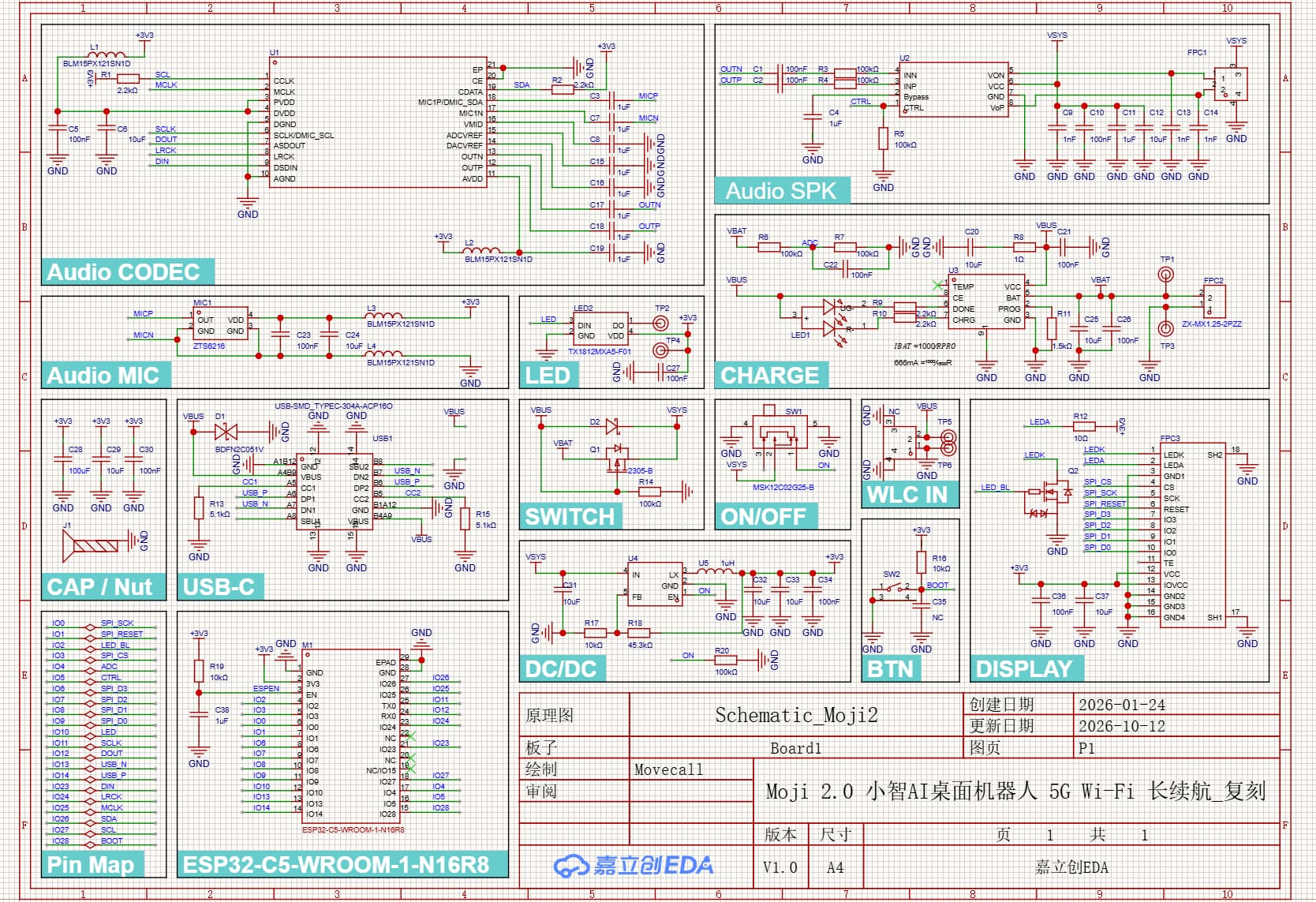

3. 硬件模块详细分析

3.1 Audio CODEC 音频编解码器

3.1.1 U1：ES8311

ES8311 单声道音频编解码器的引脚CCLK、CDATA、SCLK、LRCK、ASDOUT、DSDIN、MIC1P/N、OUTP/N 等。ES8311 内含 ADC 和 DAC，麦克风模拟信号经 ADC 转成数字音频；主控送来的数字播放音频经 DAC 转成模拟信号。CCLK/CDATA 是控制配置用的 I²C 信号；SCLK/LRCK/ASDOUT/DSDIN 是音频数据接口。数据手册也把控制 I²C 与串行音频接口区分开。

3.1.2 R1、R2：I²C 上拉电阻

3.1.3 L1、L2 与 C5、C6、C19：电源滤波/去耦

**画法理由：**电源入口先经过磁珠，再由电容对地旁路，构成局部低通滤波。高频噪声更容易经电容回到地，而不是沿电源线传播。PCB 上磁珠和去耦电容应靠近 U1 电源脚；原理图上的摆放距离并不代表 PCB 实际距离。

3.1.4 C3、C7、C8、C15–C18：模拟输入、参考和输出相关电容

截图可辨认这些电容标称为 1 µF，位于 U1 的 MIC、VMID、ADCVREF、DACVREF、OUTP/OUTN 一带。ES8311 的参考/偏置脚通常需要按数据手册配置电容，模拟输入/输出也可能需要隔直或滤波元件。

**重要：**这组 1 µF 电容不能只按“电源去耦”笼统处理。ES8311 某些脚是参考、偏置或音频信号脚，电容接地、串联或接 VMID 的区别会改变电路功能。请在 EDA 中逐个点选 C3/C7/C8/C15–C18 查看两端网络，再对照 ES8311 数据手册的典型应用电路。

3.2 Audio MIC 麦克风输入

3.2.1 MIC1

BOM 将 MIC1 确认为 ZILLTEK ZTS6216 模拟输出 MEMS 麦克风（4 引脚封装）。原理图把 OUT 接至 MICP，把一个 GND 引脚接至 MICN，另一 GND 引脚经 L4 回到 GND；因此 MICP/MICN 是 CODEC 的信号/参考回路，不能将其描述为麦克风提供的真正差分输出。ZTS6216 数据手册要求两个 GND 引脚接地，故该连接应作为重点网表/实板核验项。

**为什么这样画：**麦克风信号幅度很小，电源纹波和 ESP32 的 Wi-Fi 射频、电源开关噪声都可能进入录音底噪。故把麦克风放在独立功能区，并在供电与回流支路设置磁珠和并联电容。ZTS6216 输出为单端，因此 MICP/MICN 的名称不表示 MIC1 本身是差分输出；输入偏置和回流方式要同时符合 ES8311 与麦克风手册。

3.3 Audio SPK 扬声器功放

3.3.1 U2：扬声器功率放大器

BOM 确认 U2 为 NS4150B，MSOP-8 单声道 D 类功率放大器。U2 接收 CODEC 的 OUTN/OUTP 差分模拟信号，从 VSYS 取功率电源，差分输出 VON/VOP 经 FPC1 接扬声器。扬声器是桥接差分输出负载，任一端都不得当作 GND。

**为什么输入用电容串联：**CODEC 输出可能带直流共模偏置，而功放输入也有自身偏置点。串联电容让交流音频通过、隔断直流；R3/R4 建立输入偏置条件并限制输入电流。C1/C2 与 R3/R4 形成高通，截止频率近似 fc = 1 / (2πRC)；按 100 nF 与 100 kΩ 估算约 15.9 Hz，但真实响应还受功放输入阻抗影响。

为什么输出用差分线：VON/VOP 通常是桥接/差分输出，不应把任一输出端随意接地。扬声器应跨接在两输出端之间；FPC1 的针序和扬声器阻抗需核对。功放电源去耦电容应贴近 U2 电源脚，扬声器电流回路应避开麦克风模拟地。

3.4 CHARGE 充电与电池检测

3.4.1 U3：单节锂电池充电管理器

BOM 确认 U3 为 LGS4056HDA（LGS4056H 系列 DFN8-2×2）单节锂电池线性充电器，默认充电终止电压 4.2 V，充电电流由 PROG 电阻设定。VBUS 经输入网络到 VCC，BAT 接 VBAT；CHRG/DONE 状态脚连接 LED 指示支路。图上的 TEMP 引脚带未连接标记，表示图纸未显示电池 NTC；实际能否禁用温度监控以及是否应按手册偏置，必须按 LGS4056H 规格书和网表确认。芯片本身不能替代电池包保护板。

**R6/R7/C22 的意义：**ESP32 ADC 输入需要处在允许电压范围内。两个 100 kΩ 分压将电池电压缩小后送到 ADC；C22 滤掉高频噪声。软件应按实际电阻误差、ADC 非线性和电池电压范围校准换算，不能把 ADC 读数直接当电池电压。

**TEMP 引脚要核对：**确认温度脚是接 NTC、固定电阻还是按芯片要求处理。锂电池充电电流、截止电压、热设计和电池保护都不能仅由原理图截图验证。

3.5 SWITCH 与 ON/OFF 电源路径

3.5.1 D2、Q1、R14

这种画法把 USB 供电和电池供电汇合到 VSYS，再供后级 DC/DC。二极管路径简单但有压降；MOSFET 路径压降低，但必须确认体二极管和栅极控制，不可仅凭符号外观认定具有完整电源 OR-ing 功能。

3.5.2 SW1：机械电源开关

SW1 是多引脚滑动开关，图中涉及 VSYS、ON 和 GND 网络。它用于实体开关机/切断或控制电源使能。请在 EDA 中查看 SW1 的引脚映射和封装数据，确认开关的公共端、两档连接关系与外壳滑块方向；原理图符号朝向不一定等于实物拨动方向。

3.6 DC/DC 稳压

BOM 确认 U4 为 Silergy SY8089A1AAC 同步降压转换器，U5 为 1 µH 电感。输入 VSYS，开关节点 LX 经 U5 形成 +3V3；R17=10 kΩ、R18=45.3 kΩ 构成反馈分压。

| R17 | 10 kΩ | FB 分压下臂（FB 到 GND）。 | | R18 | 45.3 kΩ | FB 分压上臂（输出到 FB）。两者设置输出电压，具体数值须结合 U4 的 FB 基准电压验证。 | | C32 | 10 µF | +3V3 输出侧储能/纹波滤波。 | | C33 | 10 µF | 与 C32 并联提供输出容量/瞬态响应。 | | C34 | 100 nF | 输出端高频去耦。 | | R20 | 100 kΩ | ON/EN 控制网络的默认偏置（截图显示从 ON 支路经 R20 到地标记附近）；用来确保上电未控制时 EN 不悬空。需核对实际连线方向。 |

SY8089A1AAC 的 FB 参考约 0.6 V，Vout ≈ 0.6 × (1 + R18/R17) = 0.6 × (1 + 45.3/10) ≈ 3.318 V。该计算与 +3V3 命名相符，仍需按手册和实测核对容差、稳定性及负载能力。

**为什么画成这一组：**开关芯片产生脉冲，电感和电容把脉冲能量变为较平滑的直流。输入电容靠近 IN/GND，输出电容靠近电感/输出节点；反馈线从稳定输出点取样，避免贴着 LX/SW 高噪声节点走。PCB 上的布局往往比原理图画法更决定纹波和稳定性。

3.7 USB-C 接口

连接器是 USB Type-C 16P 类封装，图中包含 VBUS、GND、USB_P、USB_N、CC1、CC2 等网络。

USB 2.0 高速差分数据线应按差分对布线并控制阻抗；CC 电阻要靠近连接器。VBUS 保护器件要靠近 USB 插座，地回路短。若本设计只用于充电，D+/D-可以不参与数据功能，但连接器和 ESD 网络仍要按实际用途检查。

3.8 CAP / Nut 电源电容与机械位

三种电容并联的常见目的，是覆盖从较低频负载突变到高频开关噪声的不同时间尺度。它们各自的等效串联电阻/电感和 PCB 位置也会影响效果；不能认为只要原理图上并联就能自动完成宽频去耦。

3.9 LED 状态灯

LED2 为 TX1812MXA5-F01 四引脚数字 RGB LED，DIN 接主控 LED 网络、DO 引出供级联/测试，电源为 +3V3/GND。

可寻址 LED 用一根数据线实现多颜色/状态显示，节省 MCU GPIO。要确认其逻辑高电平、供电电压和数据时序能与 ESP32-C5 匹配；若数据输入阈值不兼容，需电平转换。

3.10 DISPLAY 屏幕与背光

FPC3 接 1.5 英寸 QSPI 圆屏，图中能辨认 SPI_CS、SPI_SCK、SPI_RESET、SPI_D3 至 SPI_D0、TE、LED_BL、LEDA/LEDK 和多组电源地脚。

LEDA/LEDK通常表示背光 LED 阳极/阴极。Q2 由 LED_BL 控制，可能用 PWM 调亮度。R12 已由 BOM 确认为 10 Ω；实际背光电流仍需由 LED 串压降、+3V3、Q2 压降和屏模组规格共同核算。

多地脚的目的包括降低屏幕高速边沿的回流阻抗、减小 EMI，并增加连接可靠性。FPC 排线的金手指方向、连接器翻盖方向和针序必须对照屏幕规格书，不能凭“1脚在左/右”猜接线。

3.11 BTN BOOT 按键

上拉让启动脚不会悬空；按下时接地形成明确低电平。BOOT 与 ESP32-C5 启动绑带脚的关系要以该固件/板级电路为准。额外 RC 滤波不能过大，否则可能影响下载模式采样时序。

3.12 ESP32-C5 主控

U1（模块框标注为 ESP32-C5-WROOM-1-N16R8）承担 Wi-Fi、固件、屏幕控制、音频接口和 GPIO 控制。网络标签把每个功能信号从模组引脚引至相应模块，Pin Map 框是该页的信号索引。

R19 与 C38 组成 EN 上电复位网络。其时间常数近似 τ=R×C=10 ms，实际复位波形还取决于芯片阈值、电源上升斜率和内部电路。模块周边需要给射频天线留净空；截图是原理图，无法显示 PCB 天线区域是否留空。

3.13 Pin Map 网络索引

Pin Map 列出 ESP32-C5 的 GPIO 与网络名对应关系，可按信号查主控脚，也可反向查某功能使用哪个 GPIO。截图可读到 SPI 时钟/数据、LED_BL、SPI_CS、ADC、CTRL、音频时钟/数据、USB、LED、BOOT、ESPEN 等网络。

它这样画是为了减少读图时来回搜索；它本身不产生电路连接。真实连接仍由引脚导线、网络标签和网络名决定。修改 GPIO 后，应同步更新固件板级配置、Pin Map 和接口网络，不能只改注释文字。

3.14 WLC IN 无线充电输入

WLC IN 区域含连接器 NC（此处是元件位号，不应仅因字符 NC 就判定为未装）、VBUS/GND 及 TP5/TP6 测试点。PCB BOM 也列出该连接器。它提供无线充电输入的板间连接位置；原理图未包含接收线圈、整流/稳压接收芯片，因此无线充电接收器本身不在这份板级电路中。

原理图用同名 VBUS 网络标记连接器输入与 USB 输入电源节点；因此若接无线充电接收板，应确认其输出是规格合适的已整流直流电源，并核最大电压、电流、反灌和与 USB 并接时的隔离。裸线圈输出不能直接接到 VBUS 或 VBAT。

3.15 为什么这样分区与连接

1. 按功能框分区。 音频输入、音频输出、充电、电源、主控和显示分开，便于审查和定位问题。
2. 同名网络代替长导线。 例如 MICP/MICN、OUTP/OUTN、VSYS 和 +3V3；减少交叉线，同时要记住同名即相连。
3. 电源入口到稳压器按能量路径排列。 USB/电池先进入充电与电源路径，再到 VSYS 和 +3V3，便于查供电来源和故障点。
4. 电源电容按容量并联。 大容量支撑较慢的负载变化，小容量处理高频噪声；真正效果取决于封装、ESR/ESL 和 PCB 位置。
5. 模拟音频集中布置。 MIC 与 CODEC 的模拟网络远离功放大电流输出和 DC/DC 开关节点，降低串扰和底噪。
6. 接口按针脚画出。 FPC、USB-C、电池和扬声器连接器显示外部边界，方便做针序、极性和线缆核对。
7. 测试点暴露关键网络。 便于测量 VBAT、GND、电源或调试信号，不必直接碰芯片细间距引脚。

4. 电源架构与工作状态

4.1 电源树

flowchart TD
  USB[USB-C VBUS] --> CHG[U3充电管理器]
  CHG --> VBAT[VBAT / 电池FPC2]
  USB --> D2[D2单向供电路径]
  VBAT --> Q1[Q1 MOSFET路径]
  D2 --> VSYS[VSYS系统电源]
  Q1 --> VSYS
  VSYS --> U4[U4开关降压]
  U4 --> V33[+3V3]
  V33 --> LOAD[主控、CODEC、LED及屏幕外围]
  WLC[WLC IN] -.->|是否接入VBUS待网表确认| USB

4.2 不同供电场景

不能仅凭 U3 的 BAT、CHRG、DONE 引脚名推断电路包含完整电池保护。过充、过放、过流、短路和温度保护需要查看电池保护板及 U3 型号/数据手册。

5. 信号流向与接口通信

音频采集

sequenceDiagram
  participant S as 声音
  participant M as MIC1
  participant C as ES8311
  participant E as ESP32-C5
  S->>M: 声压转为模拟信号
  M->>C: MICP/MICN模拟输入及参考回路
  C->>E: I²S数字采样数据
  E->>C: I²C寄存器配置

ES8311 数据手册确认器件属于音频 CODEC，并分别提供控制接口和串行音频接口。ES8311 厂商数据手册

音频播放

flowchart LR
  MCU[ESP32-C5] -->|I²S数字音频| CODEC[ES8311 DAC]
  CODEC -->|OUTP/OUTN模拟差分| AMP[U2功放]
  AMP -->|VON/VOP功率输出| SPK[FPC1扬声器]

5.2 ESP32-C5 GPIO 映射表

下表以截图 Pin Map 和公开 xiaozhi-esp32 Moji2 板级配置交叉整理。固件配置能确认该软件版本选择的 GPIO，但电气连接最终仍应以原理图网络表为准。方向用“MCU侧意图”描述；I²S 的 DIN/DOUT 命名容易因观察端不同而反向理解。

公开板级配置还给出：音频输入/输出采样率各为 24 kHz；屏幕控制器为 ST77916，尺寸 360×360，QSPI 配置时钟 40 MHz；背光 GPIO2，内置 LED GPIO10；CODEC I²C SDA/SCL 为 GPIO26/27。板级 config.h 板级实现源码

固件源码文件名保留 esp32s3，但板类名为 MovecallMoji2ESP32C5，配置目标明确为 ESP32-C5。ADC 监测类构造参数中的缩放数值属于软件换算配置，不应直接当成原理图电阻值；应核对实现并用多点实测标定。

6. 硬件与软件协同

公开板级源码显示的实现行为包括：建立 CODEC I²C 总线、初始化 QSPI 与 ST77916、配置按键、内置 LED、背光 PWM、电池 ADC 监测和 ES8311 音频对象。它只代表被引用仓库版本的板级代码，不代表用户手上的固件版本或实物验证结果。Moji2 板级 README

7. 关键参数与计算

7.1 电池 ADC 分压

若截图中的 R6=100 kΩ、R7=100 kΩ确为 VBAT 至 GND 的串联分压，ADC接中点，则：

V_ADC = V_BAT × R7 / (R6 + R7)
      = V_BAT × 100k / (100k + 100k)
      = 0.5 × V_BAT

C22=100 nF 位于分压点附近，和分压网络形成低通滤波，减少 ADC 读数受高频噪声影响。实际电池电压需由固件乘回比例并进行 ADC 校准；还需确认最大 VADC 不超过芯片 ADC 输入允许值。分压支路电流近似为 VBAT/(R6+R7)，仅在阻值连接关系确认后适用。

7.2 充电电流

图中 R11=1.5 kΩ，旁注公式 IBAT=1000/RPROG。按图中文字计算：

IBAT ≈ 1000 / 1.5 kΩ ≈ 0.667 A

此结果是“原理图标注公式”的算术值，不是已测量的实际充电电流。必须先确认 U3 完整型号及其公式单位、误差、温度调节条件；线性充电器损耗还受输入与电池电压差影响。

7.3 DC/DC 输出

U4 已由 InteractiveBOM 确认为 SY8089A1AAC，反馈分压的标称计算见第 3.6 节及第 13.4 节。需要继续实测空载、负载阶跃和纹波。

7.4 音频输入耦合网络估算

如 C1/C2=100 nF 与 R3/R4=100 kΩ构成单极点高通，简化估算：

fc ≈ 1 / (2πRC)
   ≈ 1 / (2π × 100kΩ × 100nF)
   ≈ 15.9 Hz

真实截止频率还受 U2 输入阻抗、CODEC输出阻抗及偏置网络影响，须结合 U2 手册或扫频测量。

7.5 不能可靠推算的参数

已由 BOM 确认 U2/U3/U4 型号，但扬声器阻抗、背光电流、电池完整规格和系统峰值电流仍缺失；不能据此给出实测功放输出功率、DC/DC负载余量、效率或续航时间。

8. 硬件调试与测试计划

以下是待执行的验证计划，不表示项目已通过测试。

9. 设计审查与潜在风险

风险等级是建议验证优先级，不是对 PCB 或成品已存在缺陷的结论。

10. 核心知识总结

声音由 MIC1 转成小幅模拟信号，经 ES8311 采样后以数字音频送入 ESP32-C5；播放时路径反向，经 ES8311 DAC、U2功放驱动扬声器。主控通过 I²C 配置 CODEC，通过 I²S传音频，通过 QSPI 刷新 ST77916 显示屏，通过 GPIO/PWM控制 LED、背光和功放，并从 ADC读取电池分压。USB和电池电源经充电/电源路径形成VSYS，DC/DC再产生+3V3。

硬件负责供电、信号调理、时钟/电平和接口；软件负责初始化芯片、配置时序、搬运音频/显示数据、业务逻辑和异常恢复。网络名只是设计线索，需由实际连线、数据手册、软件配置和实测共同确认。

推荐学习顺序：

1. 欧姆定律、分压、RC时间常数、去耦、电容极性、二极管和MOSFET基础。
2. 锂电池充电/保护、电源路径、DC/DC反馈和示波器纹波测量。
3. GPIO、I²C、SPI/QSPI、I²S、ADC及逻辑分析仪。
4. ESP-IDF板级配置、驱动初始化、DMA音频和屏幕刷新。
5. 模拟音频、差分信号、地回流、射频布局和EMC。
6. 原理图、BOM、网表、PCB和实测闭环。

11. 资料缺口与补充清单

1. 原始 EDA 工程或网络表：复核器件引脚网名、模拟回路、TEMP 处理、FPC 针序和 PCB 铜层；器件型号已有 BOM/PDF 可查。
2. BOM：确认所有芯片、阻容、磁珠/电感、接口、屏幕及扬声器料号。
3. 网络表：核对电源网、Pin Map、电源切换和连接器针序。
4. 电池/屏幕规格书：确认电芯电压与保护、面板背光电流、FPC针序和方向。
5. PCB文件：审查天线净空、音频差分线、功放回流、DC/DC开关回路、USB差分对和热设计。
6. 目标固件提交版本：确认本文引用的公开板级配置与实际烧录固件一致，特别是ADC换算和音频时钟配置。
7. 实测记录：电源启动/纹波、充电电流与温升、麦克风底噪、扬声器失真、Wi-Fi峰值负载和续航。

11.1 原理图逐项核对

• U2 音频功放、U3 充电芯片、U4 DC/DC、Q1/Q2、D1、L1–L4、U5 的完整料号。
• C3/C7/C8/C15–C19 两端网络，按 ES8311 数据手册确认是否为偏置/参考/耦合电容。
• R8=1 Ω/0402 在目标充电电流下的功耗与压降；需按热设计、实测电流重新评估。
• U3 TEMP 未连接的处理、电池化学体系、充电截止电压、实际充电电流和独立电池保护方案。
• D2/Q1 的电源方向、反向倒灌和 USB/电池同时接入时的供电行为。
• 按 SY8089A1AAC 手册复核 R17/R18、U5 额定值和 +3V3 实测稳定性。
• R12=10 Ω 是否与屏幕背光电流匹配，Q2 的 PWM/逻辑电平是否正确。
• USB-C CC1/CC2 下拉、D1 保护器件引脚和 USB_P/USB_N 差分连接。
• FPC1 扬声器、FPC2 电池、FPC3 屏幕的针序、极性、排线方向。
• CAP / Nut 中 J1 的符号属性；确认它是机械安装孔还是电气器件。
• PCB 上 ES8311 QFN 焊盘、音频地回路、DC/DC 开关回路、天线净空及 1.6 mm 板厚要求。

12. 资料来源与确认边界

• Moji 2.0 立创开源项目页：项目介绍、复刻提示和硬件附件说明。
• ES8311 厂商数据手册：CODEC功能与接口定义。
• ESP32-C5-WROOM-1 官方规格书：模组料号和射频/天线规格。
• Moji2 板级配置 config.h：GPIO、采样率、屏幕配置。
• Moji2 板级实现源码：I²C、QSPI、按键、LED、背光、ADC软件实现。
• Moji2 固件配置说明：ESP-IDF目标芯片与板型选择。

本文依据 2026-10-12 原理图 PDF、PCB PDF、InteractiveBOM 和公开板级固件源码整理。公开源码确认相应软件版本的配置，不代替目标硬件的原始 EDA 网表、生产记录和实测。文中“待验证”事项不能直接用于生产或安全签核。

13. 本次补充资料核验结果

13.1 三份文件分别提供了什么

13.2 已确认的器件和关键参数

13.3 阻容与磁珠的完整位号分组

InteractiveBOM 与 PCB PDF 将同值器件按组统计。下表列出全部电容与电阻位号，便于装配核对；功能说明以原理图连接关系为准。

电容

电容 BOM 中部分 10 µF 器件为 0402、6.3 V X5R；在 3.3 V 或接近 4.2 V 电池节点上，直流偏压会显著降低有效容量。C28 的 100 µF 1206 陶瓷同样需要查看制造商的 DC-bias 曲线。BOM 标称值不等于工作电压下的有效容量。

电阻

磁珠及电感

13.4 电源与充电参数的修正计算

1. **充电电流：**LGS4056H 的编程关系按数据手册约为 IBAT(mA)=1000/RPROG(kΩ)，R11=1.5 kΩ 得约 667 mA。这是恒流阶段的设定值，不代表从插 USB 到充满全程都以此电流充电；预充、恒压、温度控制和芯片热调节都会改变电流。
2. **充电器热耗：**线性充电器芯片在恒流阶段的耗散近似为 (VCC−VBAT)×IBAT。在 USB 5 V、电池低电压、约 0.667 A 时，热耗可能达到瓦级，应评估 DFN 焊盘散热、铜面积和热调节降流；实际热耗随 VBUS 压降、R8、VBAT 和温度变化。
3. **输入串阻 R8：**若充电电流 0.667 A 全部经过 1 Ω，压降约 0.667 V，电阻耗散约 0.44 W。这远高于该 0402 电阻 62.5 mW 的标称额定值。若电流确实经过 R8，需调整电阻功率/封装或降低充电电流，并验证温升及充电压降；不应按 BOM 现值直接判定满足额定功耗。
4. **降压输出：**SY8089A1AAC 的反馈参考约 0.6 V，R17=10 kΩ、R18=45.3 kΩ 得 VOUT≈0.6×(1+45.3/10)=3.318 V。理论值与 +3V3 网名相符。
5. **电池 ADC：**R6=R7=100 kΩ 构成 1:1 分压，理想情况下 ADC 电压约为 VBAT/2；C22=100 nF 提供低通滤波。分压电流在 VBAT=4.2 V 时约 21 µA，ADC 读数仍需校准，并检查固件 ADC 衰减、参考和采样时间。

13.5 PCB 视图可见的板级信息

• PCB PDF 中的图面展示一块小型、近圆形/圆角轮廓的主板，适配桌面机器人外形；可见显示 FPC、扬声器/电池接口、按键/电源控制和测试点等功能区。
• PCB 视图及 BOM 显示 M1 主控模组、U1 CODEC、U2 功放、U3 充电、U4/U5 降压及多个去耦器件都集成在同一板上；这与原理图单板方案一致。
• 板图文字有 5G/2.4G、360×360px、BAT、LCD、WLC INPUT 等标识。ESP32-C5-WROOM-1 官方规格支持 2.4 GHz 与 5 GHz 双频 Wi-Fi 6；板图标识与模组能力相符，但整机可用频段/法规认证仍取决于天线、区域配置和整机测试。
• 当前 PDF 的布局图不适合完成走线审查。正式检查需打开源 PCB：重点看 ESP32 模组天线净空与外壳/电池距离、USB D+/D−差分与回流、DC/DC 的 VIN-LX-U5-COUT 小环路、功放回流与麦克风输入隔离、FPC 扇出和电池大电流线宽，以及 U3/U4/功放热扩散铜。

13.6 修订后的待验证项目

14. BOM 摘要与物料采购提示

InteractiveBOM 的 BOM 行显示阻容及主要半导体采用 LCSC 料号，例如 ES8311 C962342、NS4150B C189961、LGS4056HDA C5124109、SY8089A1AAC C479074、ZTS6216 C481302、B5819W C908224。这些料号是 BOM 导出时的采购匹配信息，采购前仍要检查生命周期、实际替代料、批次和封装极性。

BOM 中被动件精度/额定值也要带入设计审查：USB CC 5.1 kΩ 电阻为 1%；反馈 R18=45.3 kΩ 为 1%；10 µF 0402 电容的标称耐压为 6.3 V（部分电源节点的偏压会造成有效电容衰减）。充电状态 LED、连接器与屏幕排线应按实际装配侧/接触面核对。

装配数量统计为 HTML 项目内嵌的板级装配数据，不等同于 BOM 元件总数的简单求和，也不证明某块实物的焊接状态。若用于下单，请在立创 EDA 中再次生成 BOM/CPL，并核对 PCB 版本、面别、封装原点、旋转角和不贴装项。

15. 文档的证据与推断分级

• **图纸/BOM 明确事实：**U2/U3/U4/U5/MIC1/LED1/LED2/Q1/Q2 的型号，阻容标称值，封装，接口数量，板级装配统计，原理图网络名。
• **根据芯片手册的计算：**约 667 mA 充电电流、约 3.318 V 降压输出、R8 的 I²R 损耗估算。这些是标称计算，不是实测。
• **必须实物/源工程确认：**温度保护是否工作、VBUS/VBAT/VSYS 实际选择与压降、麦克风参考网络、电池保护、背光电流、喇叭阻抗、PCB 走线和天线性能。
• **本文没有据此作出的结论：**不宣称当前硬件已经具备摄像头、雷达导航、移动底盘、完整无线充电或电池安全认证。那些属于后续扩展/验证工作。

16. 补充的原始设计资料与器件手册

• 用户提供的原理图：E:\桌面\SCH_Schematic_Moji2_2026-10-12.pdf。
• 用户提供的 PCB 导出：E:\桌面\PCB_PCB_Moji2_2026-10-12.pdf。
• 用户提供的 InteractiveBOM：E:\桌面\InteractiveBOM_PCB_Moji2_2026-10-12.html。
• SY8089A1AAC Silergy 产品页：输入范围、FB/输出规格和器件特性。
• LGS4056H 棱晶半导体产品页 与 LGS4056H 数据手册 PDF：充电工作阶段、编程电流公式、温控和封装。
• ZTS6216 数据手册：单端模拟输出、引脚配置及两个 GND 引脚说明。
• UNI-ROYAL 0402WGF 厚膜电阻数据手册：核对 R8 的 0402 封装额定功率；InteractiveBOM 料号 0402WGF100KTCE 标称 62.5 mW。
• NS4150B 厂商产品页：单声道 D 类功放型号确认。
• ES8311 Everest Semiconductor 数据手册：CODEC 接口和模拟参考电容要求。
