机器人运动学

https://www.bilibili.com/video/BV1oa4y1v7TY/?spm_id_from=333.337.search-card.all.click&vd_source=5b692f8be609178b27207d56f3ad73b0

逆向运动学：解析法/数值法（牛顿-拉弗森）、奇异性分析、多解处理

空间变换是机器人学（位姿描述、DH法、运动学）、计算机图形学的基础，核心是通过矩阵运算描述刚体在三维空间中的平移、旋转、缩放及复合变换，同时包含坐标系之间的齐次变换（机器人学最常用）。

两种坐标表示 空间点/刚体的位置有直角坐标（笛卡尔坐标）和齐次坐标两种表示，齐次坐标是机器人学的标配（可将平移+旋转融合为一个矩阵，避免分开计算）。

1. 三维直角坐标：点$P=(x,y,z)$，用3×1列向量表示：$P=\begin{bmatrix}x\\y\\z\end{bmatrix}$

2. 三维齐次坐标：给直角坐标加1个维度，用4×1列向量表示：$P_h=\begin{bmatrix}x\\y\\z\\1\end{bmatrix}$

• 刚体的位姿（位置+姿态）：用4×4齐次变换矩阵表示（平移+旋转融合），是机器人DH法、位姿求解的核心。

二维空间变换公式（基础）

先掌握二维变换，三维变换是其直接延伸，二维齐次坐标为 3×1，变换矩阵为 3×3。

1. 二维平移变换 点 $P(x,y)$ 沿 $x$ 轴移 $t_x$，沿 $y$ 轴移 $t_y$，齐次变换矩阵：

$T_{trans}(t_x,t_y) = \begin{bmatrix}1 & 0 & t_x\\0 & 1 & t_y\\0 & 0 & 1\end{bmatrix}$

变换后点：$P'_h = T_{trans} \cdot P_h$

2. 二维旋转变换 点 $P(x,y)$ 绕坐标原点逆时针旋转 $\theta$ 角，齐次变换矩阵：

$T_{rot}(\theta) = \begin{bmatrix}\cos\theta & -\sin\theta & 0\\\sin\theta & \cos\theta & 0\\0 & 0 & 1\end{bmatrix}$

绕任意点 $P_0(x_0,y_0)$ 旋转：先平移到原点→旋转→平移回原位置，复合变换

$T=T_{trans}(x_0,y_0) \cdot T_{rot}(\theta) \cdot T_{trans}(-x_0,-y_0)$

3. 二维缩放变换 点 $P(x,y)$ 沿 $x$ 轴缩放 $s_x$，沿 $y$ 轴缩放 $s_y$，齐次变换矩阵：

$T_{scale}(s_x,s_y) = \begin{bmatrix}s_x & 0 & 0\\0 & s_y & 0\\0 & 0 & 1\end{bmatrix}$

三维空间基础变换公式（核心常用）

三维空间包含平移、旋转、缩放，其中平移+旋转是机器人学核心（缩放几乎不用），重点掌握齐次变换矩阵，所有变换均满足：变换后齐次坐标 = 变换矩阵 × 原齐次坐标（$P'_h = T \cdot P_h$）。

1. 三维平移变换（纯位置变化，无姿态变化） 点 $P(x,y,z)$ 沿$x/y/z$ 轴分别平移 $t_x/t_y/t_z$，4×4齐次平移矩阵（机器人位姿的位置部分）： $T_{trans}(t_x,t_y,t_z) = \begin{bmatrix}1 & 0 & 0 & t_x\\0 & 1 & 0 & t_y\\0 & 0 & 1 & t_z\\0 & 0 & 0 & 1\end{bmatrix}$ 物理意义：机器人末端执行器从一个位置平移到另一个位置，无旋转时的位姿变换。

2. 三维旋转变换（纯姿态变化，无位置变化） 绕坐标轴的旋转是基础（绕任意轴旋转可由其组合而来），旋转矩阵为 3×3（姿态矩阵），扩展为 4×4齐次旋转矩阵时，右下角补 $[0,0,0,1]$ 即可。

（1）绕 x轴 旋转 $\alpha$角（横滚角Roll） 3×3旋转矩阵 $R_x(\alpha)$（机器人DH法的扭角旋转）： $R_x(\alpha) = \begin{bmatrix}1 & 0 & 0\\0 & \cos\alpha & -\sin\alpha\\0 & \sin\alpha & \cos\alpha\end{bmatrix}$ 4×4 齐次旋转矩阵 $T_x(\alpha)$： $T_x(\alpha) = \begin{bmatrix}1 & 0 & 0 & 0\\0 & \cos\alpha & -\sin\alpha & 0\\0 & \sin\alpha & \cos\alpha & 0\\0 & 0 & 0 & 1\end{bmatrix}$

（2）绕 y轴 旋转 $\beta$角（俯仰角Pitch） 3×3旋转矩阵 $R_y(\beta)$： $R_y(\beta) = \begin{bmatrix}\cos\beta & 0 & \sin\beta\\0 & 1 & 0\\-\sin\beta & 0 & \cos\beta\end{bmatrix}$ 4×4齐次旋转矩阵 $T_y(\beta)$： $T_y(\beta) = \begin{bmatrix}\cos\beta & 0 & \sin\beta & 0\\0 & 1 & 0 & 0\\-\sin\beta & 0 & \cos\beta & 0\\0 & 0 & 0 & 1\end{bmatrix}$ ⚠️ 绕 y轴 旋转的矩阵有一个负号，是右手坐标系的固有属性，机器人学中极易出错，需牢记！

（3）绕 z轴 旋转 $\theta$角（偏航角Yaw，机器人DH法的关节角旋转） 3×3旋转矩阵 $R_z(\theta)$： $R_z(\theta) = \begin{bmatrix}\cos\theta & -\sin\theta & 0\\\sin\theta & \cos\theta & 0\\0 & 0 & 1\end{bmatrix}$ 4×4齐次旋转矩阵 $T_z(\theta)$： $T_z(\theta) = \begin{bmatrix}\cos\theta & -\sin\theta & 0 & 0\\\sin\theta & \cos\theta & 0 & 0\\0 & 0 & 1 & 0\\0 & 0 & 0 & 1\end{bmatrix}$ （4）绕 任意轴 旋转（工程拓展） 绕空间任意轴$\vec{n}=(n_x,n_y,n_z)$（单位向量）旋转 $\phi$角，用罗德里格斯（Rodrigues）旋转公式（机器人姿态插值、轨迹规划常用）：

$R(\vec{n},\phi) = \cos\phi \cdot I + (1-\cos\phi) \cdot \vec{n}\vec{n}^T + \sin\phi \cdot \hat{n}$ 其中：$I$ 为 3×3单位 矩阵，$\hat{n}=\begin{bmatrix}0 & -n_z & n_y\\n_z & 0 & -n_x\\-n_y & n_x & 0\end{bmatrix}$（$\vec{n}$的反对称矩阵）。

3. 三维缩放变换（工程极少用，仅作补充） 沿 $x/y/z$轴 缩放$s_x/s_y/s_z$，4×4齐次缩放矩阵： $T_{scale}(s_x,s_y,s_z) = \begin{bmatrix}s_x & 0 & 0 & 0\\0 & s_y & 0 & 0\\0 & 0 & s_z & 0\\0 & 0 & 0 & 1\end{bmatrix}$

三维空间复合变换公式（平移+旋转融合）

1. 复合变换的核心规则

• 矩阵乘法顺序：先旋转，后平移（机器人学固定顺序，与变换的物理过程一致），且从右到左执行（矩阵乘法不满足交换律，顺序错则结果完全错误）。

• 例：先绕z轴旋转$\theta$，再沿x轴平移$a$，沿z轴平移$d$，复合变换矩阵为：

$T = T_{trans}(a,0,d) \cdot T_z(\theta) \quad (\text{先执行右侧的}T_z(\theta)，再执行左侧的T_{trans})$

• 多个变换：如旋转1 → 旋转2 → 平移1 → 平移2，复合矩阵$T=T_{平移2} \cdot T_{平移1} \cdot T_{旋转2} \cdot T_{旋转1}$。

2. 机器人 DH法 专属复合变换（最常用实操公式） DH法中相邻坐标系 ${i-1}→{i}$ 的变换，是

• 绕 z轴 转 $θ_i$
• 沿 z轴 移 $d_i$
• 沿 x轴 移 $a_i$
• 绕 x轴 转 $α_i$ 的复合
• 最终的DH变换矩阵 $A_i$（4×4）是机器人运动学的核心公式，直接套用：

$A_i = T_z(\theta_i) \cdot T_{trans}(0,0,d_i) \cdot T_{trans}(a_i,0,0) \cdot T_x(\alpha_i) = \begin{bmatrix}\cos\theta_i & -\sin\theta_i\cos\alpha_i & \sin\theta_i\sin\alpha_i & a_i\cos\theta_i\\\sin\theta_i & \cos\theta_i\cos\alpha_i & -\cos\theta_i\sin\alpha_i & a_i\sin\theta_i\\0 & \sin\alpha_i & \cos\alpha_i & d_i\\0 & 0 & 0 & 1\end{bmatrix}$ 总变换：基座坐标系 ${0}$ → 末端坐标系 ${n}$ 的位姿变换$T_{0n}=A_1 \cdot A_2 \cdot ... \cdot A_n$（按关节顺序连乘）。

坐标系之间的位姿变换公式（机器人位姿求解核心）

机器人学中常需要将点/刚体的位姿从一个坐标系转换到另一个坐标系（如从末端坐标系转换到基座坐标系，或反之），核心是齐次变换矩阵的正用与逆用。

1. 从子坐标系 ${B}$ 到基坐标系 ${A}$ 的变换（正变换） 设：

• 坐标系 ${B}$ 在坐标系 ${A}$ 中的位姿变换矩阵为 $T_{AB}$（4×4，描述 ${B}$ 相对于 ${A}$ 的位置 + 姿态）；
• 点 $P$ 在 ${B}$ 中的齐次坐标为$P_B$，在 ${A}$ 中的齐次坐标为$P_A$。 则变换公式：$\boldsymbol{P_A = T_{AB} \cdot P_B}$
• 物理意义：机械臂末端的点在末端坐标系中的坐标，转换为基座坐标系中的坐标（运动学正解）。

1. 从基坐标系 ${A}$ 到子坐标系 ${B}$ 的变换（逆变换） 求 $T_{AB}$ 的逆矩阵 $T_{AB}^{-1}$，则变换公式：$\boldsymbol{P_B = T_{AB}^{-1} \cdot P_A}$
2. 齐次变换矩阵的逆矩阵快速求解（无需通用矩阵求逆，机器人学专属技巧）： 设 $T_{AB} = \begin{bmatrix}R & \vec{t}\\0 & 1\end{bmatrix}$（$R$ 为 3×3旋转矩阵，$\vec{t}$ 为3×1平移向量，0为[0,0,0]），则：

$T_{AB}^{-1} = \begin{bmatrix}R^T & -R^T\vec{t}\\0 & 1\end{bmatrix}$

其中 $R^T$ 是旋转矩阵的转置（旋转矩阵是正交矩阵，逆=转置，大幅简化计算）。

3. 多坐标系之间的变换（链式法则） 坐标系 $C$ → ${B}$ 的变换为$T_{BC}$，${B}$ → ${A}$ 的变换为 $T_{AB}$，则 $C$→ ${A}$ 的变换：$\boldsymbol{T_{AC} = T_{AB} \cdot T_{BC}}$ 点 $P$ 在 $C$ 中坐标 $P_C$，在 ${A}$ 中坐标：$P_A = T_{AC} \cdot P_C = T_{AB} \cdot T_{BC} \cdot P_C$。

刚体位姿的插值变换公式（机器人路径规划常用）

机器人路径规划中，需要在两个位姿之间生成平滑的插值轨迹（如从位姿 $T_1$ 到 $T_2$），核心是位置的线性插值 + 姿态的球面插值（SLERP），避免姿态突变。

1. 位置插值（线性插值，LERP） 设初始位置 $\vec{p}_1=(x_1,y_1,z_1)$，目标位置 $\vec{p}_2=(x_2,y_2,z_2)$，插值参数 $t∈[0,1]$，则任意时刻位置： $\vec{p}(t) = (1-t)\vec{p}_1 + t\vec{p}_2$
2. 姿态插值（球面插值，SLERP，避免万向锁） 设初始旋转矩阵$R_1$，目标旋转矩阵$R_2$，插值参数$t∈[0,1]$，先将旋转矩阵转化为四元数$q_1,q_2$（四元数是机器人姿态插值的标配，无万向锁），则： $q(t) = q_1 \cdot (q_1^{-1} \cdot q_2)^t$ 再将插值后的四元数$q(t)$转化为旋转矩阵$R(t)$，得到任意时刻的姿态。 ### 3. 位姿复合插值 将位置插值和姿态插值融合为齐次变换矩阵，任意时刻位姿： $T(t) = \begin{bmatrix}R(t) & \vec{p}(t)\\0 & 1\end{bmatrix}$ 物理意义：机械臂末端从初始位姿到目标位姿的平滑轨迹，无位置/姿态突变，是路径规划的基础。

关键补充：旋转矩阵的性质

3×3旋转矩阵$R$是描述刚体姿态的核心，满足3个关键性质，工程中用于验证矩阵是否为合法旋转矩阵：

1. 正交性：$R^T \cdot R = I$，$R^{-1} = R^T$（逆=转置，大幅简化计算）；
2. 行列式为1：$\det(R)=1$（若行列式=-1，为镜像变换，非刚体旋转）；
3. 保长度/保夹角：旋转后点的距离、向量的夹角不变（刚体运动的本质）。

公式速查表

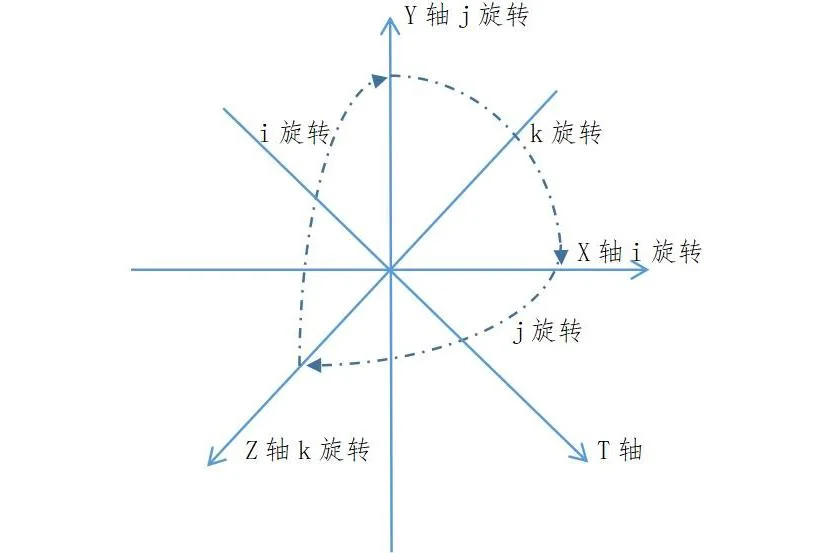

四元数

四元数是三维空间旋转的“紧凑编码”，将旋转轴$\vec{n}=(n_x,n_y,n_z)$ 和旋转角度 $\theta$ 融合为4个实数，通过一套极简的运算实现旋转的表示、叠加、插值，其核心作用是替代欧拉角和旋转矩阵，高效、无歧义地处理三维刚体的姿态变换。

$q=w+xi+yj+zk$

完美解决了欧拉角万向锁、旋转矩阵维度高、计算繁的问题

先解决核心痛点：为什么不用欧拉角/旋转矩阵？

代数形式（通用计算）四元数 $q$ 由1个实部 $w$ 和3个虚部 $x,y,z$ 组成，记为： $\boldsymbol{q = w + xi + yj + zk}$

也可表示为 向量形式（工程代码中常用，如C++/Python的数组）：

$\boldsymbol{q = [w, x, y, z]^T} \quad \text{或} \quad q = [x, y, z, w]^T$

注：工程中两种向量顺序均有使用，核心是统一顺序（如IMU解算用$[w,x,y,z]$，ROS中用$[x,y,z,w]$），避免转换错误。

轴角形式（物理意义，机器人核心） 这是四元数最核心的工程形式，直接对应三维旋转的本质：绕单位旋转轴$\vec{n}=(n_x,n_y,n_z)$（模长=1）旋转 $\theta$ 角，此时四元数的4个参数为：

$\boldsymbol{w = \cos\frac{\theta}{2}, \quad x = n_x\sin\frac{\theta}{2}, \quad y = n_y\sin\frac{\theta}{2}, \quad z = n_z\sin\frac{\theta}{2}}$

物理意义：四元数的4个参数直接由旋转轴和旋转角推导，无任何冗余，这是其无万向锁的根本原因。

单位四元数

（1）模长计算公式 对于四元数 $q=[w,x,y,z]$，模长 $||q||$ 为： $||q|| = \sqrt{w^2 + x^2 + y^2 + z^2}$ （2）归一化方法 若四元数模长≠1，需除以模长得到单位四元数$q_{norm}$： $q_{norm} = \frac{q}{||q||} = \left[ \frac{w}{||q||}, \frac{x}{||q||}, \frac{y}{||q||}, \frac{z}{||q||} \right]$ 工程场景：IMU解算、姿态插值后必须做归一化（浮点运算会引入误差，导致模长偏离1）。

两个特殊四元数（工程常用）

• 单位元四元数：$q=[1,0,0,0]$，对应无旋转（旋转角$\theta=0°$，$\sin0=0$，$\cos0=1$）；
• 共轭四元数：对于$q=[w,x,y,z]$，共轭$q^*=[w,-x,-y,-z]$，用于旋转逆操作（绕原轴旋转$-θ$角）。

四元数的核心工程操作（直接套用，无需推导）

机器人学中四元数的核心操作只有4个：轴角↔四元数转换、四元数↔旋转矩阵转换、四元数乘法（旋转叠加）、四元数球面插值（SLERP），所有操作均有现成公式，直接套用即可。

操作1：轴角 ↔ 四元数（核心转换，物理意义） 机器人中旋转的原始描述多为轴角（如“绕z轴转90°”），需转换为四元数计算，反之亦然。

（1）轴角→四元数（直接用轴角形式公式） 已知旋转轴$\vec{n}=(n_x,n_y,n_z)$（单位向量）、旋转角$\theta$，则四元数： $w=\cos\frac{\theta}{2}, \ x=n_x\sin\frac{\theta}{2}, \ y=n_y\sin\frac{\theta}{2}, \ z=n_z\sin\frac{\theta}{2}$

例：绕 z轴 旋转90°，$\vec{n}=(0,0,1)$，$\theta=90°$，则$w=\cos45°=\frac{\sqrt{2}}{2}$，$x=y=0$，$z=\sin45°=\frac{\sqrt{2}}{2}$，四元数$q=[\frac{\sqrt{2}}{2},0,0,\frac{\sqrt{2}}{2}]$。

（2）四元数→轴角（反推物理意义） 已知单位四元数$q=[w,x,y,z]$，反推旋转轴 $\vec{n}$ 和旋转角 $\theta$：

$\theta = 2\arccos(w), \quad n_x=\frac{x}{\sin\frac{\theta}{2}}, \quad n_y=\frac{y}{\sin\frac{\theta}{2}}, \quad n_z=\frac{z}{\sin\frac{\theta}{2}}$

注：若$\theta=0°$（$w=1$），$\sin\frac{\theta}{2}=0$，此时旋转轴无意义（无旋转）。

操作2：四元数 ↔ 旋转矩阵（机器人位姿融合） 机器人学中位姿矩阵（4×4）由旋转矩阵（3×3）和平移向量（3×1）组成，四元数需转换为旋转矩阵才能融入位姿矩阵，这是DH法、坐标系变换的必备步骤。

（1）四元数→旋转矩阵（核心公式，必须熟记） 已知单位四元数$q=[w,x,y,z]$，对应的3×3旋转矩阵 $R(q)$ 为：

$R(q) = \begin{bmatrix} 1-2y^2-2z^2 & 2xy-2zw & 2xz+2yw \\ 2xy+2zw & 1-2x^2-2z^2 & 2yz-2xw \\ 2xz-2yw & 2yz+2xw & 1-2x^2-2y^2 \end{bmatrix}$

工程技巧：此公式为固定模板，代码中直接按元素赋值即可，无需推导。

（2）旋转矩阵→四元数（解算用） 已知3×3旋转矩阵$R$（正交、行列式=1），转换为单位四元数$q=[w,x,y,z]$，取模长最大的分量计算（避免数值误差）：

$\begin{cases} w = \frac{1}{2}\sqrt{1+R_{11}+R_{22}+R_{33}} \\ x = \frac{R_{32}-R_{23}}{4w} \\ y = \frac{R_{13}-R_{31}}{4w} \\ z = \frac{R_{21}-R_{12}}{4w} \end{cases}$ 注：若$w=0$（旋转角180°），换用$x/y/z$的计算公式，工程代码中会做分支判断。

操作3：四元数乘法（旋转叠加，机器人多关节姿态融合） 四元数的乘法对应三维旋转的叠加，这是四元数最核心的运算之一，用于多关节机器人的姿态融合（如机械臂各关节旋转叠加为末端姿态）、连续旋转的复合。

（1）乘法定义 设两个单位四元数$q_1=[w_1,x_1,y_1,z_1]$（旋转1：轴$\vec{n_1}$，角$\theta_1$）、$q_2=[w_2,x_2,y_2,z_2]$（旋转2：轴$\vec{n_2}$，角$\theta_2$），则两者的乘积$q=q_2 \otimes q_1$（先执行$q_1$，再执行$q_2$）为： $\begin{cases} w = w_1w_2 - x_1x_2 - y_1y_2 - z_1z_2 \\ x = w_1x_2 + x_1w_2 + y_1z_2 - z_1y_2 \\ y = w_1y_2 - x_1z_2 + y_1w_2 + z_1x_2 \\ z = w_1z_2 + x_1y_2 - y_1x_2 + z_1w_2 \end{cases}$

（2）工程关键规则 - 顺序敏感：四元数乘法不满足交换律（$q_2 \otimes q_1 \neq q_1 \otimes q_2$），对应旋转的先后顺序（先转$q_1$再转$q_2$，与矩阵乘法顺序一致）；

• 结果归一化：乘积后的四元数需重新归一化（浮点运算误差），保证是单位四元数；
• 旋转逆操作：若要抵消旋转$q$，乘以其共轭$q^*$即可（$q \otimes q^* = [1,0,0,0]$，无旋转）。

（3）工程示例 机器人先绕x轴转30°（$q_1$），再绕z轴转90°（$q_2$），则末端总旋转为 $q=q_2 \otimes q_1$，直接计算乘积即可，无万向锁、无矩阵乘法的繁琐。

操作4：四元数球面插值（SLERP，机器人轨迹规划核心） 机器人路径规划中，需要在两个姿态之间生成平滑的插值轨迹（如从姿态$q_1$到$q_2$），四元数的球面插值（SLERP）是最优方法，无万向锁、插值平滑，替代欧拉角的线性插值（会出现速度突变）。

（1）插值公式 已知初始单位四元数$q_1$、目标单位四元数$q_2$，插值参数$t∈[0,1]$（$t=0$为$q_1$，$t=1$为$q_2$），则任意时刻的四元数$q(t)$为：

$q(t) = q_1 \otimes \left( q_1^* \otimes q_2 \right)^t$

工程简化公式（直接计算）： 设四元数夹角$\phi = \arccos(q_1^* \cdot q_2)$（点积），则：

$q(t) = \frac{\sin(1-t)\phi}{\sin\phi} q_1 + \frac{\sin t\phi}{\sin\phi} q_2$ （2）核心优势

• 球面插值：四元数在四维单位球面上插值，对应三维旋转的匀速旋转，轨迹平滑；
• 无万向锁：全程无自由度丢失，任意姿态均可插值；
• 速度均匀：插值参数$t$与旋转角度成正比，适合机器人速度规划（MPC/WBC）。

（3）工程步骤

1. 归一化$q_1$、$q_2$（确保单位）；
2. 计算点积，若点积为负，取$q_2=-q_2$（保证插值路径最短）；
3. 代入简化公式计算$q(t)$；
4. 对$q(t)$归一化，得到最终姿态。

四元数常用转换速查表

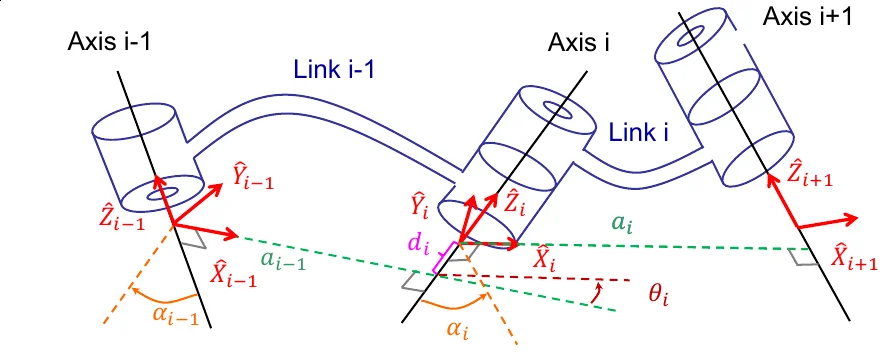

DH参数法

一、核心建系规则

对相邻坐标系 $\{i-1\}$（连杆$L_{i-1}$）和 $\{i\}$（连杆$L_i$），$z_i$ 轴为关节 $J_i$ 运动轴线，四步建系：

1. $z_i$：沿 $J_i$ 轴线（旋转/移动轴），方向任意；
2. $x_i$：沿 $z_{i-1}$ 与 $z_i$ 的公垂线，指向 $z_{i-1}$ 轴；
3. $O_i$：$x_i$ 与 $z_i$ 的交点（坐标系 $\{i\}$ 原点）；
4. $y_i$：右手定则，$y_i = z_i \times x_i$（叉乘）。

基座$\{0\}$：$z_0$与$J_1$轴线重合，$x_0$水平向前；末端$\{n\}$：$z_n$与$J_n$轴线重合，$x_n$沿执行器抓取方向。

二、4个DH参数定义（旋转/移动关节通用）

参数对应 $\{i-1\}→\{i\}$ 的关系，2个连杆参数（固定）+ 2个关节参数（1变1定），单位：角度（弧度）、长度（米）。

核心：连杆参数$\boldsymbol{(\alpha_{i-1},a_{i-1})}$永远固定，关节参数仅1个变量，另一个固定。

三、核心变换矩阵（唯一公式，直接代入）

1. 单连杆 DH 变换矩阵$A_i$（${i−1}→{i}$）

$A_i$ 为 4×4 齐次变换矩阵，所有机械臂通用，是 DH 法的核心公式，直接代入 DH 参数即可：

$\boldsymbol{A_i} = \begin{bmatrix} \cos\theta_i & -\sin\theta_i\cos\alpha_{i-1} & \sin\theta_i\sin\alpha_{i-1} & a_{i-1}\cos\theta_i \\ \sin\theta_i & \cos\theta_i\cos\alpha_{i-1} & -\cos\theta_i\sin\alpha_{i-1} & a_{i-1}\sin\theta_i \\ 0 & \sin\alpha_{i-1} & \cos\alpha_{i-1} & d_i \\ 0 & 0 & 0 & 1 \end{bmatrix}$

物理意义：若点$P$在 $\{i\}$ 中齐次坐标为 $P_i$，则在$\{i-1\}$中为$\boldsymbol{P_{i-1}=A_i·P_i}$（矩阵乘法）。

2. $A_i$推导的4步基础变换（验证/理解用） $A_i$由4次基础齐次变换从右到左连乘而来，顺序不可变：

$A_i = \text{Rot}(z,\theta_i)·\text{Trans}(z,d_i)·\text{Trans}(x,a_{i-1})·\text{Rot}(x,\alpha_{i-1})$

其中：

• 绕x轴旋转：$\text{Rot}(x,\alpha)=\begin{bmatrix}1&0&0&0\\0&\cos\alpha&-\sin\alpha&0\\0&\sin\alpha&\cos\alpha&0\\0&0&0&1\end{bmatrix}$
• 绕z轴旋转：$\text{Rot}(z,\theta)=\begin{bmatrix}\cos\theta&-\sin\theta&0&0\\\sin\theta&\cos\theta&0&0\\0&0&1&0\\0&0&0&1\end{bmatrix}$
• 沿x轴平移：$\text{Trans}(x,a)=\begin{bmatrix}1&0&0&a\\0&1&0&0\\0&0&1&0\\0&0&0&1\end{bmatrix}$
• 沿z轴平移：$\text{Trans}(z,d)=\begin{bmatrix}1&0&0&0\\0&1&0&0\\0&0&1&d\\0&0&0&1\end{bmatrix}$

机器人正运动学（DH法标配，实操直接套用）

一、核心符号与定义（速查对照）

核心关系：关节变量→$A_i$→$T_{0n}$→位置+姿态，正运动学为唯一映射。

二、基础核心公式（必记，所有场景通用）

1. 单连杆DH变换矩阵$\boldsymbol{A_i}$（通用唯一公式）

描述相邻坐标系 $\{i-1\}$ 到 $\{i\}$ 的位姿变换，直接代入DH参数即可，旋转/移动关节通用：

$$\boldsymbol{A_i} = \begin{bmatrix} \cos\theta_i & -\sin\theta_i\cos\alpha_{i-1} & \sin\theta_i\sin\alpha_{i-1} & a_{i-1}\cos\theta_i \\ \sin\theta_i & \cos\theta_i\cos\alpha_{i-1} & -\cos\theta_i\sin\alpha_{i-1} & a_{i-1}\sin\theta_i \\ 0 & \sin\alpha_{i-1} & \cos\alpha_{i-1} & d_i \\ 0 & 0 & 0 & 1 \end{bmatrix}$$

参数说明：

• $\alpha_{i-1}$：连杆扭角（固定，绕$x_{i-1}$轴，$z_{i-1}→z_i$）；
• $a_{i-1}$：连杆长度（固定，沿$x_{i-1}$轴，$z_{i-1}→z_i$公垂线长度）；
• $d_i$：连杆偏距（旋转关节固定，移动关节为变量）；
• $\theta_i$：关节角（旋转关节为变量，移动关节固定）。

2. 总位姿变换矩阵（正运动学核心求解公式）

n轴机械臂，基座到末端的总变换为单步矩阵按关节顺序连乘，顺序不可颠倒：

$$\boldsymbol{T_{0n} = A_1 \cdot A_2 \cdot A_3 \cdot ... \cdot A_n}$$

关键规则：矩阵乘法满足结合律，不满足交换律，分步连乘更易计算（$T_{02}=A_1A_2$→$T_{03}=T_{02}A_3$→...→$T_{0n}$）。

3. 总位姿矩阵标准形式（结果提取基础）

$T_{0n}$为4×4齐次矩阵，融合姿态旋转矩阵和位置向量，形式固定：

$$\boldsymbol{T_{0n}} = \begin{bmatrix} \boldsymbol{R_{0n}} & \boldsymbol{p_{0n}} \\ 0 & 1 \end{bmatrix} = \begin{bmatrix} r_{11} & r_{12} & r_{13} & x \\ r_{21} & r_{22} & r_{23} & y \\ r_{31} & r_{32} & r_{33} & z \\ 0 & 0 & 0 & 1 \end{bmatrix}$$

三、结果提取公式（直接从$T_{0n}$拿答案）

无需额外计算，从总位姿矩阵中直接提取末端位置和姿态，是工程实操最终目标。

1. 末端位置（三维坐标）

前3行第4列的数值，直接取：

$$\boldsymbol{x = T_{0n}(1,4),\quad y = T_{0n}(2,4),\quad z = T_{0n}(3,4)}$$

位置向量：$\boldsymbol{p_{0n} = \begin{bmatrix}x\\y\\z\end{bmatrix}}$。

2. 末端姿态（旋转矩阵）

前3行前3列的3×3子矩阵，直接取：

$$\boldsymbol{R_{0n}} = \begin{bmatrix} T_{0n}(1,1) & T_{0n}(1,2) & T_{0n}(1,3) \\ T_{0n}(2,1) & T_{0n}(2,2) & T_{0n}(2,3) \\ T_{0n}(3,1) & T_{0n}(3,2) & T_{0n}(3,3) \end{bmatrix}$$

姿态转换（按需使用）：

• 旋转矩阵→欧拉角（Roll/Pitch/Yaw）：工程显示用，注意万向锁；
• 旋转矩阵→四元数：控制/插值用，无万向锁，公式参考四元数速查。

四、标准化求解流程公式（6步通解，附公式衔接）

已知机械结构DH参数、关节变量 $q_i$，求解末端位姿，流程与公式一一对应，直接套用：

1. 建系：按DH规则建立$\{0\}$~$\{n\}$（无公式，规则约束）；
2. 参数表：整理$\alpha_{i-1},a_{i-1},d_i,\theta_i$（无公式，测量/提取）；
3. 算$A_i$：代入单连杆DH变换矩阵公式计算$A_1~A_n$；
4. 算$T_{0n}$：代入总位姿变换矩阵公式连乘；
5. 代变量：将关节变量$q_i$（$\theta_i/d_i$）代入$T_{0n}$，消去符号得数值矩阵；
6. 提结果：代入位置/姿态提取公式，得到$x,y,z$和$R_{0n}$。

五、常用简化公式（工程高频场景，减少计算量）

机械臂DH参数常为$0°/90°/180°$，代入三角函数值（$\cos0=1,\sin0=0;\cos90=0,\sin90=1;\cos180=-1,\sin180=0$），可快速简化$A_i$，以下为最常用3种场景：

场景1：$\alpha_{i-1}=0°$（$z_{i-1}∥z_i$，平面机械臂/多轴平行关节）

$$A_i = \begin{bmatrix} \cos\theta_i & -\sin\theta_i & 0 & a_{i-1}\cos\theta_i \\ \sin\theta_i & \cos\theta_i & 0 & a_{i-1}\sin\theta_i \\ 0 & 0 & 1 & d_i \\ 0 & 0 & 0 & 1 \end{bmatrix}$$

场景2：$\alpha_{i-1}=90°$，$a_{i-1}=0$（垂直关节，无连杆长度，6轴工业臂高频）

$$A_i = \begin{bmatrix} \cos\theta_i & 0 & \sin\theta_i & 0 \\ \sin\theta_i & 0 & -\cos\theta_i & 0 \\ 0 & 1 & 0 & d_i \\ 0 & 0 & 0 & 1 \end{bmatrix}$$

场景3：$\theta_i=0°$（关节无旋转，移动关节/初始位姿）

$$A_i = \begin{bmatrix} 1 & -\cos\alpha_{i-1} & \sin\alpha_{i-1} & a_{i-1} \\ 0 & \cos\alpha_{i-1} & -\sin\alpha_{i-1} & 0 \\ 0 & \sin\alpha_{i-1} & \cos\alpha_{i-1} & d_i \\ 0 & 0 & 0 & 1 \end{bmatrix}$$

六、DH参数表标准模板（公式输入基础）

整理参数是公式计算的前提，模板固定，一行一个连杆，一列一个参数，变量用符号，固定值填数值（弧度/米）：

逆运动学

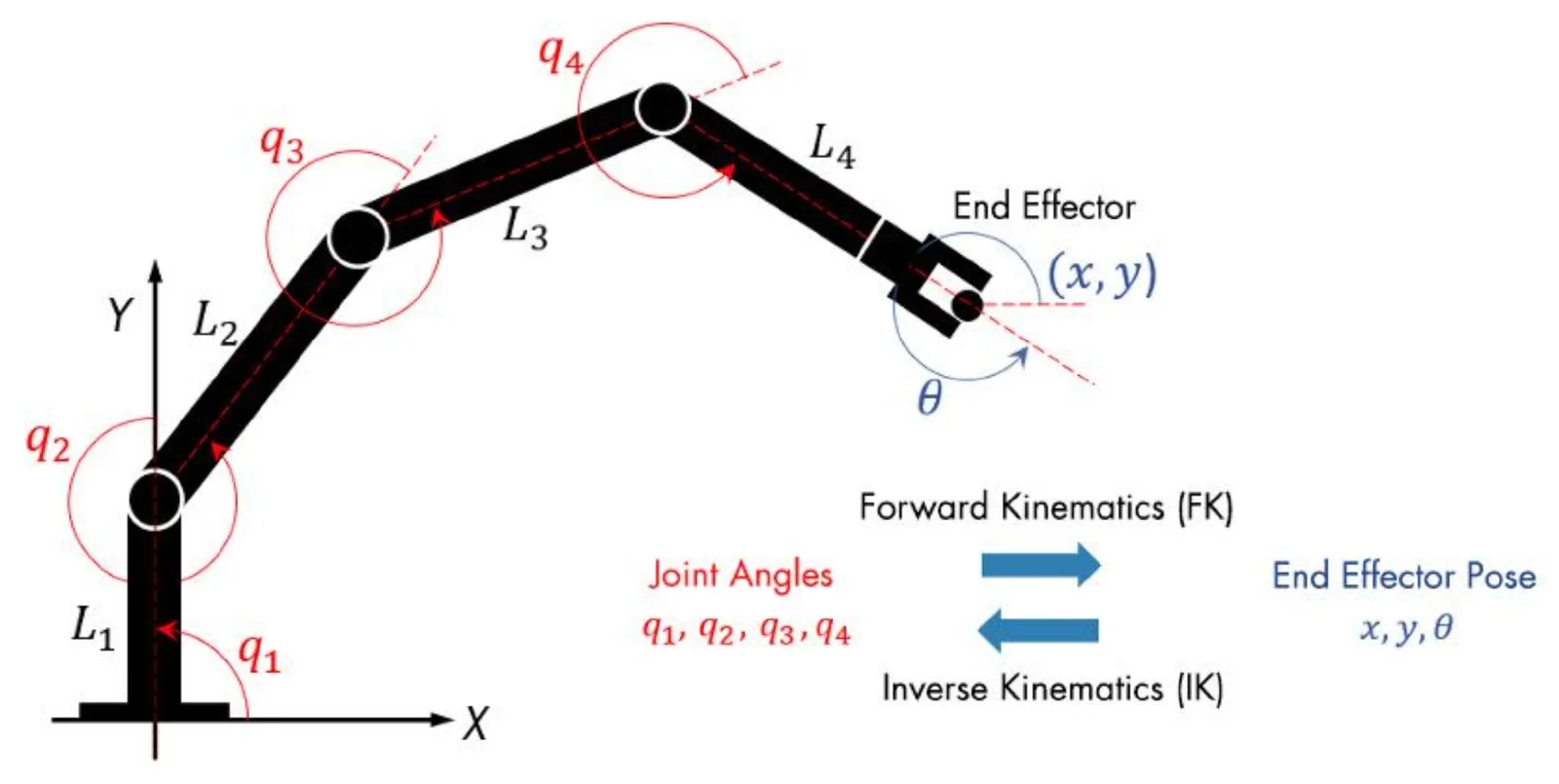

正运动学是「给关节角度，算末端位姿」 逆运动学是「给末端期望位姿，算需要的关节角度」

机器人的关节电机只能直接控制关节变量（旋转关节的角度$\theta_i$、移动关节的位移$d_i$）

但实际作业中，我们只知道末端要到达的空间位姿（如抓取点的坐标$(x,y,z)$+抓取姿态Roll/Pitch/Yaw），逆运动学就是连接「作业目标」和「关节控制」的唯一桥梁，没有逆运动学，机器人就无法完成任何指定的空间作业。

核心定义与映射关系

关键符号说明

• $\boldsymbol{q}$：关节空间变量，n维向量（n为关节数），旋转关节$q_i=\theta_i$（弧度），移动关节$q_i=d_i$（米）；
• $\boldsymbol{X}$：操作空间末端位姿，6维向量（通用），前3维为位置$(x,y,z)$（米），后3维为姿态（如Roll/Pitch/Yaw、四元数、旋转矩阵，弧度）；
• $f(\cdot)$：正运动学映射函数（非线性，由机器人机械结构决定，如DH变换矩阵连乘的解析表达式）；
• $f^{-1}(\cdot)$：逆运动学映射函数（非线性，无通用解析形式，需根据机器人结构单独求解）。

核心前提：机器人的自由度

逆运动学的解的存在性，由机器人的**自由度（DOF）**决定：

1. 自由度≥6：6轴及以上机器人（如工业6轴臂），能实现三维空间的任意位姿（3维位置+3维姿态），称为全自由度机器人，对大部分作业位姿有解；
2. 自由度<6：如4轴SCARA、2轴平面臂，只能实现部分位姿（如SCARA只能实现平面内3自由度：2维位置+1维旋转），称为欠自由度机器人，仅对符合其自由度的位姿有解。

逆运动学的核心问题：解的特性

逆运动学解不唯一，所有求解方法都要围绕解的存在性、多解性、最优解选择展开。

1. 无解（不存在解）

当末端期望位姿$\boldsymbol{X}_d$超出机器人的工作空间，或欠自由度机器人的期望位姿超出其自由度范围时，逆运动学无解。

• 例子1：6轴机器人的臂长有限，期望位姿在机器人reachable workspace之外，无法到达；
• 例子2：2轴平面臂只能在XY平面运动，期望位姿有Z轴高度，必然无解。

工程判断：先通过机器人工作空间分析，确认期望位姿在可达范围内，再求解逆运动学。

2. 唯一解

少数特殊机器人结构/特殊位姿下，逆运动学有唯一解。

• 例子：3轴直角坐标机器人（X/Y/Z线性移动），末端位置与关节位移一一对应，逆运动学直接解出$x=d_1、y=d_2、z=d_3$，唯一解。

3. 多解（最常见，核心难点）

串联关节机器人（如6轴工业臂）的逆运动学几乎都是多解——同一个末端位姿，能通过不同的关节角度组合实现，这是由机器人的关节冗余和机械结构的旋转特性导致的。

• 经典例子：6轴工业臂的**肘上（Elbow Up）和肘下（Elbow Down）**位姿，末端位姿完全相同，但关节角度完全不同，是最典型的两组多解。

工程关键：多解时必须选择最优解，否则机器人可能出现关节急动、碰撞、超出关节限位等问题，最优解的选择原则会在后续工程部分详细说明。

逆运动学的求解方法分为解析解法和数值解法，这是工程上的唯一实用分类——两者适用场景完全不同，解析解法是工业机器人的首选，数值解法是通用兜底方案，所有机器人的逆运动学求解都逃不出这两类方法。

核心分类对比（先选方法，再谈求解）

解析解法（工业首选，6轴机器人核心）

6轴工业臂的标准简化结构是「肩-肘-腕」结构+球腕，这是几乎所有商用6轴臂的通用结构，也是解析解法能实现的核心前提，先明确这个结构：

1. 球腕（Spherical Wrist）：机器人的4、5、6轴关节轴线交于同一点（腕部中心点$P_w$），这是6轴臂最关键的结构特性，能将逆运动学拆分为位置逆解和姿态逆解，互不干扰；
2. 肩-肘关节：1、2、3轴为位置关节，仅控制腕部中心点$P_w$的三维位置$(x_w,y_w,z_w)$；
3. 腕关节：4、5、6轴为姿态关节，仅控制末端相对于腕部中心点的姿态（Roll/Pitch/Yaw），且不改变$P_w$的位置。

基于这个结构，6轴球腕机器人的解析解法能通过几何法快速求解，步骤标准化，无需复杂的矩阵运算，工程上直接套用即可。

解析解法的核心：6轴球腕机器人的标准化求解步骤（几何法）

以最通用的6轴旋转关节机器人（球腕，1-3轴控位置，4-6轴控姿态）为例，拆解为7步标准化流程，每一步都有明确的求解目标和几何公式，直接套用即可。

前提准备

1. 已知：末端期望位姿$\boldsymbol{X}_d=[x_d,y_d,z_d,R_d,P_d,Y_d]^T$（位置+姿态），机器人DH参数/连杆几何参数（臂长$l_1,l_2,l_3$、关节轴线位置等）；
2. 关键：根据机器人结构，确定腕部中心点 $P_w$ 与末端执行器原点 $P_e$ 的相对位置——因球腕特性，$P_w$到$P_e$的向量 $\boldsymbol{\vec{w_e}}$ 是固定值（与姿态无关），故$P_w = P_e - \boldsymbol{\vec{w_e}}$（由末端姿态旋转后得到）；
3. 目标：求解6个关节角$\theta_1,\theta_2,\theta_3,\theta_4,\theta_5,\theta_6$。

步骤1：求解关节1（$\theta_1$）——绕基座Z轴旋转，确定腕部在XY平面的方位

关节1的旋转直接决定腕部中心点$P_w$在XY平面的投影位置，通过平面几何的反正切函数求解： $\theta_1 = \arctan2(y_w, x_w) \pm \Delta\theta_1$

其中$(x_w,y_w,z_w)$是腕部中心点坐标，$\Delta\theta_1$由机器人肩部结构的偏置决定（无偏置时$\Delta\theta_1=0$），$\arctan2(y,x)$是工程首选的反正切函数（能确定象限，避免角度歧义）。 多解：$\theta_1$和$\theta_1+\pi$通常是两组解，对应机器人的左右臂位姿。

步骤2：求解关节2（$\theta_2$）和关节3（$\theta_3$）——肩、肘关节旋转，确定腕部的Z高度

1、2、3轴的连杆组成平面三连杆结构，腕部中心点$P_w$的坐标由这三个关节共同决定，通过余弦定理+三角函数将3维位置问题转化为平面三角形问题，逐一求解$\theta_2$和$\theta_3$。 核心是利用连杆长度$l_1,l_2$和$P_w$的空间坐标，计算出三角形的三边长度，再通过余弦定理求角度：

$\cos\alpha = \frac{a^2 + b^2 - c^2}{2ab}$ $\theta_2 = \arctan2(z_w - h, r) \mp \alpha, \quad \theta_3 = \frac{\pi}{2} - \beta \mp \gamma$

其中$h$是肩部基座高度，$r$是$P_w$到Z轴的水平距离，$\alpha,\beta,\gamma$为三角形的辅助角度。

多解：这一步会得到肘上和肘下两组解，是6轴机器人最核心的多解来源。

步骤3：求解关节4（$\theta_4$）、关节5（$\theta_5$）、关节6（$\theta_6$）——腕关节姿态逆解

因球腕特性，4、5、6轴的姿态逆解与位置无关，仅由末端期望姿态和前3个关节角的姿态决定：

1. 先通过正运动学，计算前3个关节角确定的腕部坐标系姿态$\boldsymbol{R}_{03}$；
2. 末端期望姿态为$\boldsymbol{R}_{06}$，则腕关节（4-6轴）的相对姿态为$\boldsymbol{R}_{36} = \boldsymbol{R}_{03}^T \cdot \boldsymbol{R}_{06}$（正交矩阵的逆=转置）；
3. 利用球腕的关节正交特性，将$\boldsymbol{R}_{36}$拆解为3个旋转关节的角度，通过旋转矩阵的元素与三角函数的对应关系直接求解$\theta_4,\theta_5,\theta_6$：

$\theta_4 = \arctan2(R_{36}(1,3), -R_{36}(2,3))$ $\theta_5 = \arctan2(\sqrt{R_{36}(1,3)^2 + R_{36}(2,3)^2}, R_{36}(3,3))$ $\theta_6 = \arctan2(R_{36}(3,2), R_{36}(3,1))$

多解：$\theta_5$和$\pi-\theta_5$是一组解，对应腕部的翻转位姿。

解析解法的核心结果

6轴球腕机器人的解析解通常有8组左右（由$\theta_1$、$\theta_2/\theta_3$、$\theta_5$的多解组合而成），工程上只需从其中选择最优解即可。

数值解法（通用兜底，非标机器人核心）

对于无特殊结构的机器人（如7轴冗余臂、非标多关节机器人），无法通过解析法推导公式，此时用数值解法——核心是将逆运动学的非线性映射问题转化为非线性最小二乘问题，通过迭代算法逐步逼近满足末端位姿要求的关节变量。

数值解法的核心优势是通用性——任意结构、任意自由度的机器人都能解，无需考虑机械结构，只需有正运动学的解析表达式（或仿真模型）即可，是机器人学中的通用逆解方法。

数值解法的核心思想（所有迭代算法的基础）

1. 误差定义：设当前关节变量为$\boldsymbol{q}_k$，通过正运动学得到当前末端位姿$\boldsymbol{X}_k = f(\boldsymbol{q}_k)$，则末端位姿误差为： $\Delta\boldsymbol{X}_k = \boldsymbol{X}_d - \boldsymbol{X}_k$ 其中$\Delta\boldsymbol{X}_k$是6维误差向量（3维位置误差+3维姿态误差，姿态误差通常用旋转向量/轴角表示，避免万向锁）；
2. 线性近似：利用雅可比矩阵将关节变量的微小变化$\Delta\boldsymbol{q}_k$与末端位姿的微小误差$\Delta\boldsymbol{X}_k$建立线性映射（这是数值解法的核心，雅可比矩阵的核心作用）： $\Delta\boldsymbol{X}_k \approx \boldsymbol{J}(\boldsymbol{q}_k) \cdot \Delta\boldsymbol{q}_k$ 其中$\boldsymbol{J}(\boldsymbol{q}_k)$是6×n维雅可比矩阵（n为关节数），由当前关节位姿决定；
3. 迭代更新：通过雅可比矩阵的逆/伪逆，求解关节变量的修正量$\Delta\boldsymbol{q}_k$，并更新关节变量，直到末端位姿误差$\Delta\boldsymbol{X}_k$小于工程阈值（如$10^{-6}$米，$10^{-6}$弧度）： $\boldsymbol{q}_{k+1} = \boldsymbol{q}_k + \boldsymbol{J}^\dagger(\boldsymbol{q}_k) \cdot \Delta\boldsymbol{X}_k$ 其中$\boldsymbol{J}^\dagger$是雅可比矩阵的摩尔-彭罗斯伪逆（n≠6时用伪逆，n=6时用逆矩阵）。

数值解法的经典算法：牛顿-拉夫逊法（工程最常用）

上述核心思想对应的就是牛顿-拉夫逊法，是逆运动学数值解法的基础算法，标准化迭代步骤如下（工程直接套用）：

标准化迭代步骤

1. 初始化：给定末端期望位姿$\boldsymbol{X}_d$，选择关节初始值$\boldsymbol{q}_0$（工程上通常取机器人当前关节位姿，或零位），设置收敛阈值$\epsilon$（如$10^{-6}$），迭代次数$k=0$；
2. 正运动学计算：由$\boldsymbol{q}_k$计算当前末端位姿$\boldsymbol{X}_k = f(\boldsymbol{q}_k)$，计算位姿误差$\Delta\boldsymbol{X}_k$；
3. 收敛判断：若$||\Delta\boldsymbol{X}_k|| < \epsilon$，迭代收敛，$\boldsymbol{q}_k$即为逆解；若迭代次数超过最大值（如1000次），收敛失败，无解；
4. 雅可比计算：计算当前关节位姿下的雅可比矩阵$\boldsymbol{J}(\boldsymbol{q}_k)$；
5. 关节修正：计算雅可比伪逆$\boldsymbol{J}^\dagger$，求解$\Delta\boldsymbol{q}_k = \boldsymbol{J}^\dagger \cdot \Delta\boldsymbol{X}_k$；
6. 更新关节：$\boldsymbol{q}_{k+1} = \boldsymbol{q}_k + \alpha \cdot \Delta\boldsymbol{q}_k$（$\alpha$为步长因子，0<α≤1，防止迭代发散）；
7. 迭代：$k=k+1$，返回步骤2。

数值解法的改进：阻尼最小二乘法（工程避坑首选）

基础牛顿-拉夫逊法有个致命问题：当雅可比矩阵奇异（如机器人处于奇异位形）时，伪逆会失效，迭代发散。 工程上的改进方法是阻尼最小二乘法，在雅可比伪逆中加入微小阻尼项，提升迭代的数值稳定性，即使在奇异位形附近也能收敛，是工业上的主流数值解法，修正后的伪逆公式为： $\boldsymbol{J}^\dagger = \boldsymbol{J}^T (\boldsymbol{J}\boldsymbol{J}^T + \lambda^2 \boldsymbol{I})^{-1}$ 其中$\lambda$为阻尼系数（通常取$10^{-6}~10^{-3}$），$\boldsymbol{I}$为单位矩阵，阻尼项能避免分母为0，彻底解决奇异位形的发散问题。

数值解法的核心特点

1. 通用性：任意机器人结构都能解，只需正运动学表达式；
2. 对初始值敏感：初始关节位姿$\boldsymbol{q}_0$越接近真实解，迭代收敛越快，否则可能收敛到局部最优解，甚至发散；
3. 近似解：解是数值近似解，存在微小误差（但能满足工程精度要求）；
4. 计算速度：比解析解法慢（毫秒级），但能满足大部分非实时控制场景。

雅可比矩阵

一、核心符号定义（速查对照）

核心：$\boldsymbol{J}(\boldsymbol{q})$是关节变量$\boldsymbol{q}$的函数，位姿变化则雅可比矩阵数值变化。

二、核心速度映射公式（雅可比基本定义）

1. 空间机器人（通用6维） 雅可比的核心线性映射关系，所有场景的基础公式： $\boldsymbol{\dot{X}} = \boldsymbol{J}(\boldsymbol{q}) \cdot \boldsymbol{\dot{q}}$

2. 平面机器人（简化3维，$v_x,v_y+\omega_z$） 仅保留平面内速度分量，雅可比为3×n维，映射关系： $\begin{bmatrix}v_x\\v_y\\\omega_z\end{bmatrix} = \boldsymbol{J}_\text{平面}(\boldsymbol{q}) \cdot \boldsymbol{\dot{q}}$

三、几何法（矢量法）构建雅可比矩阵（手动计算首选）

逐列构建，每列对应单个关节对末端速度的贡献，旋转/移动关节分开计算，直接拼接列向量得到雅可比矩阵：$\boldsymbol{J} = [\boldsymbol{J}_1, \boldsymbol{J}_2, ..., \boldsymbol{J}_n]$

1. 旋转关节（R）列向量公式（6维） 关节绕$\boldsymbol{z}_i$旋转，同时贡献线速度和角速度，前3行为线速度、后3行为角速度： $\boldsymbol{J}_i = \begin{bmatrix}\boldsymbol{z}_i \times (\boldsymbol{p} - \boldsymbol{p}_i) \\\boldsymbol{z}_i\end{bmatrix}$

• 叉乘：$\boldsymbol{z}_i \times (\boldsymbol{p} - \boldsymbol{p}_i)$ 按右手坐标系计算，符合圆周运动线速度公式$v=\omega \times r$；
• 物理意义：线速度由关节旋转的圆周运动产生，角速度沿关节轴线直接传递。

2. 移动关节（P）列向量公式（6维） 关节沿$\boldsymbol{z}_i$平移，仅贡献线速度，角速度分量为0： $\boldsymbol{J}_i = \begin{bmatrix}\boldsymbol{z}_i \\\boldsymbol{0}_{3×1}\end{bmatrix}$

• $\boldsymbol{0}_{3×1}=[0,0,0]^T$，移动关节无旋转，故末端无角速度贡献。

3. 平面机器人简化列向量（3维） 仅保留$x,y$线速度和$z$轴角速度，旋转/移动关节公式简化：

• 旋转关节：$\boldsymbol{J}_i = \begin{bmatrix}\boldsymbol{z}_z \times (\boldsymbol{p}-\boldsymbol{p}_i)_{xy} \\\boldsymbol{z}_z\end{bmatrix}$（$\boldsymbol{z}_z=[0,0,1]^T$，取叉乘的$x,y$分量）
• 移动关节：

\boldsymbol{J}_i = \begin{bmatrix} \boldsymbol{z}_i \big|_{x} \\ \boldsymbol{z}_i \big|_{y} \\ 0 \end{bmatrix} $$（取$\boldsymbol{z}_i$的$x,y$分量） 四、微分法（解析法）构建雅可比矩阵（代码编写首选） 通过正运动学解析式求**偏导数**得到，直接计算雅可比矩阵的每个元素，适合符号计算工具（SymPy/Matlab）自动求解。 1. 元素级公式 雅可比矩阵第$i$行第$j$列元素，等于**末端扭速度第$i$分量**对**关节速度第$j$分量**的偏导数： $$J_{ij} = \frac{\partial X_i(\boldsymbol{q})}{\partial q_j}$$ 2. 矩阵整体公式 末端位姿向量$\boldsymbol{X}(\boldsymbol{q})=[x,y,z,\phi_x,\phi_y,\phi_z]^T$（$\phi$为姿态角），雅可比为$\boldsymbol{X}$对关节变量$\boldsymbol{q}$的**偏导数矩阵**： $$\boldsymbol{J}(\boldsymbol{q}) = \frac{\partial \boldsymbol{X}(\boldsymbol{q})}{\partial \boldsymbol{q}} = \begin{bmatrix} \frac{\partial x}{\partial q_1} & \frac{\partial x}{\partial q_2} & ... & \frac{\partial x}{\partial q_n} \\ \frac{\partial y}{\partial q_1} & \frac{\partial y}{\partial q_2} & ... & \frac{\partial y}{\partial q_n} \\ \frac{\partial z}{\partial q_1} & \frac{\partial z}{\partial q_2} & ... & \frac{\partial z}{\partial q_n} \\ \frac{\partial \phi_x}{\partial q_1} & \frac{\partial \phi_x}{\partial q_2} & ... & \frac{\partial \phi_x}{\partial q_n} \\ \frac{\partial \phi_y}{\partial q_1} & \frac{\partial \phi_y}{\partial q_2} & ... & \frac{\partial \phi_y}{\partial q_n} \\ \frac{\partial \phi_z}{\partial q_1} & \frac{\partial \phi_z}{\partial q_2} & ... & \frac{\partial \phi_z}{\partial q_n} \end{bmatrix}$$ 五、雅可比逆/伪逆公式（控制核心，关节速度求解） 由核心映射公式反解关节速度$\boldsymbol{\dot{q}}$，分**方阵（6轴机器人）**和**长方矩阵（n≠6）**两种情况，是操作空间速度控制的关键公式。 1. 6轴机器人（雅可比6×6方阵，非奇异） 雅可比矩阵**非奇异**（$\det(\boldsymbol{J})≠0$，非奇异位形），直接求**逆矩阵**： $$\boldsymbol{\dot{q}} = \boldsymbol{J}^{-1}(\boldsymbol{q}) \cdot \boldsymbol{\dot{X}}$$ 2. 非6轴机器人（雅可比6×n长方矩阵，n≠6） 无普通逆矩阵，求**摩尔-彭罗斯伪逆**（列满秩，工程中均满足）： $$\boldsymbol{\dot{q}} = \boldsymbol{J}^\dagger(\boldsymbol{q}) \cdot \boldsymbol{\dot{X}}$$ **伪逆计算公式**： $$\boldsymbol{J}^\dagger = \boldsymbol{J}^T \cdot (\boldsymbol{J} \cdot \boldsymbol{J}^T)^{-1}$$ 3. 数值稳定型伪逆（工程常用，规避奇异位形） 加入微小阻尼$\lambda$（如$\lambda=10^{-6}$），提升奇异位形附近的计算稳定性，避免关节速度溢出： $$\boldsymbol{J}^\dagger = \boldsymbol{J}^T \cdot (\boldsymbol{J} \cdot \boldsymbol{J}^T + \lambda^2 \boldsymbol{I})^{-1}$$ 六、力/力矩映射公式（虚功原理，力控制核心） 雅可比矩阵的**转置**建立**操作空间力/力矩**与**关节空间力/力矩**的线性映射，是机器人力控制、阻抗控制的基础公式： $$\boldsymbol{\tau} = \boldsymbol{J}^T(\boldsymbol{q}) \cdot \boldsymbol{F}$$ **反解末端力**（已知关节力矩，求末端输出力）： $$\boldsymbol{F} = (\boldsymbol{J}^T)^\dagger \cdot \boldsymbol{\tau}$$ 七、常用特例公式（2轴平面旋转机械臂，几何法） 工程最基础案例，直接套用，验证手动计算结果，雅可比为**3×2维**，连杆长度$l_1、l_2$，关节角$\theta_1、\theta_2$，末端位置 $x=l_1\cos\theta_1+l_2\cos(\theta_1+\theta_2)$，$y=l_1\sin\theta_1+l_2\sin(\theta_1+\theta_2)$： $$\boldsymbol{J}(\theta_1,\theta_2) = \begin{bmatrix} -l_1\sin\theta_1-l_2\sin(\theta_1+\theta_2) & -l_2\sin(\theta_1+\theta_2) \\ l_1\cos\theta_1+l_2\cos(\theta_1+\theta_2) & l_2\cos(\theta_1+\theta_2) \\ 1 & 1 \end{bmatrix}$$ **奇异位形**：$\theta_2=0°$（机械臂伸直），雅可比前2行前2列行列式为0，末端无法沿x轴负方向运动。 八、核心公式使用规则（避坑关键） 1. **坐标系统一**：所有向量（$\boldsymbol{z}_i、\boldsymbol{p}、\boldsymbol{p}_i$）必须定义在**同一个坐标系**（通常为基座坐标系$\{0\}$）； 2. **单位统一**：长度为**米**，角度/角速度为**弧度/弧度每秒**，力为**牛**，力矩为**牛·米**； 3. **维度匹配**：空间机器人用6维公式，平面机器人用3维公式，不可混用； 4. **位姿相关性**：每次计算前需更新关节变量$\boldsymbol{q}$，重新计算雅可比矩阵，不可复用不同位姿的雅可比； 5. **奇异位形**：方阵$\det(\boldsymbol{J})=0$、长方矩阵秩亏时，禁止直接求普通逆，需用**阻尼伪逆**或规避位形。 ## 贝塞尔曲线 贝塞尔曲线是**带 “权重牵引” 的参数化插值曲线**。 以**参数** $t∈[0,1]$ 为核心（t 从 0 到 1 遍历曲线全程），通过**伯恩斯坦基函数**将若干控制点的位置加权融合，最终生成一条**光滑、连续、无折角**的曲线，且曲线始终落在**控制点构成的凸包**内（不会超出控制点的包围区域）  ## 相关学习 - [强化学习理论基础](/article/reinforcement-learning)
