如果说传统神经网络是"死记硬背的学生"，卷积神经网络（Convolutional Neural Network, CNN）就是"会观察会归纳的侦探"——它懂得"先看局部，再拼整体"的智慧。

一、为什么传统神经网络搞不定图片？

想象你要教一个外星人认识"猫"：

传统神经网络的做法：把猫的照片拆成300万个数字（像素），一股脑儿塞进一个超长列表里。就像把一幅拼图全部拆散，把拼图碎片混进一个袋子里，然后让外星人从袋子里猜这是什么。

问题很明显：

  1. 拼图碎片之间的空间拓扑关系全丢了
  2. 需要记忆的参数量多到爆炸（比地球上沙子还多），导致维度灾难（Curse of Dimensionality）

CNN的做法：让外星人直接看图，先看耳朵形状，再看眼睛位置，最后拼起来判断——这才是"看图"的正确姿势。

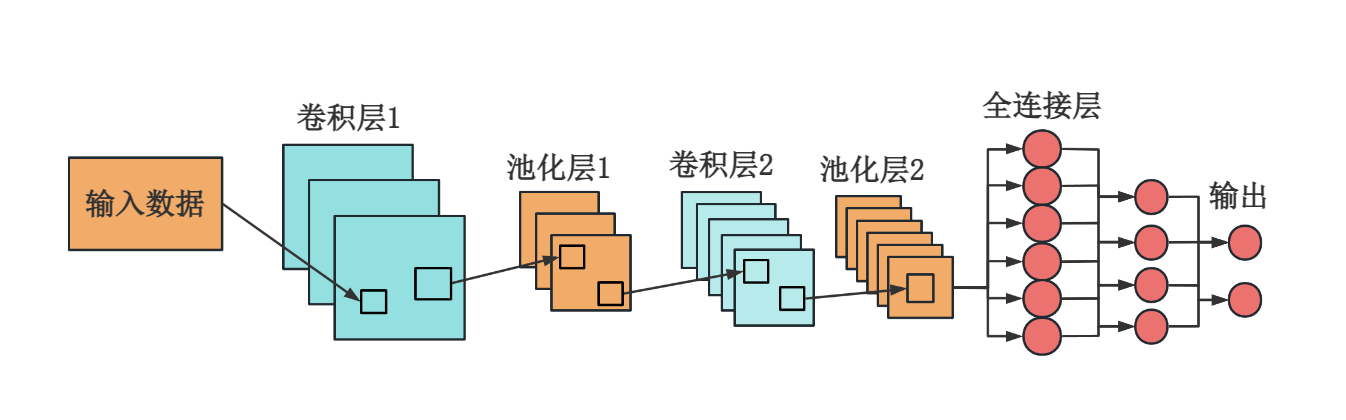

二、CNN四大核心组件（形象比喻）

1. 卷积层（Convolutional Layer）—— "刷脸打卡"

形象比喻：想象你是公司保安，手里有一本员工照片册（卷积核/滤波器），每页是一个人的脸。在人群中滑动比对（滑动窗口），匹配成功则标记（激活）。

专业本质： 卷积是数学上的互相关运算（Cross-correlation），对于输入特征图 XX 和卷积核 KK，输出特征图 YY 的计算为：

(X∗K)(i,j)=∑m∑nX(i+m,j+n)⋅K(m,n)+b(X * K)(i,j) = \sum_{m}\sum_{n} X(i+m, j+n) \cdot K(m,n) + b

操作过程：

  1. 盯着照片册第一页（比如"张三的脸"）→ 对应卷积核（Convolution Kernel / Filter）
  2. 目光在排队人群脸上扫过，看谁能对上 → 滑动窗口（Sliding Window）机制
  3. 对上了就打个勾（激活），没对上略过 → 生成特征图（Feature Map / Activation Map）
  4. 翻页看李四，再扫一遍人群 → 多通道（Multi-Channel）卷积

专业细节：

  • 感受野（Receptive Field）：每次只看局部区域（如3×3像素）
  • 步长（Stride）：每次滑动的距离
  • 填充（Padding）：在边缘补零，防止信息丢失
  • 权重共享（Weight Sharing）：同一个卷积核扫遍全图，大幅减少参数量

为什么有效？ 无论张三站在队伍最前还是最后，同一张照片都能把他"认"出来！这就是平移不变性（Translation Invariance）。

2. 激活函数（Activation Function）—— "把灯打开"

卷积计算后，我们会得到有正有负的数字。ReLU（Rectified Linear Unit，线性整流函数）的做法简单粗暴：负数变0，正数保持不变。

💡 电路比喻：就像家里的开关——有电（正数）就亮灯，没电（负数）就保持黑暗。这样网络只关注"有信号"的地方，忽略噪音。

其他常见激活函数：

  • Sigmoid：将输出压缩到(0,1)，适合概率输出
σ(x)=11+e−x\sigma(x) = \frac{1}{1 + e^{-x}}
  • Tanh：将输出压缩到(-1,1)，均值为0
tanh⁡(x)=ex−e−xex+e−x\tanh(x) = \frac{e^x - e^{-x}}{e^x + e^{-x}}

  • Leaky ReLU：负数部分保留微小斜率，防止神经元死亡（Dead ReLU）

  • Softmax（用于多分类输出层）：

    softmax(zi)=ezi∑j=1Kezj\text{softmax}(z_i) = \frac{e^{z_i}}{\sum_{j=1}^{K} e^{z_j}}

核心作用：引入非线性（Non-linearity），让网络能学习复杂模式。没有激活函数，多层网络等价于单层线性变换。

3. 池化层（Pooling Layer）—— "抓大放小"

最常见的最大池化（Max Pooling），在一个2×2的池化窗口里，只留最大的那个数，其他三个扔掉。

专业参数：

  • 池化尺寸（Pool Size）：如2×2、3×3
  • 步长（Stride）：通常等于池化尺寸，实现下采样（Downsampling）

🏆 比赛比喻：四个选手比赛，只让冠军晋级，其他淘汰。这样每轮过后，"选手"数量减半，但留下的都是精英。

核心思想：

  • 特征不变性（Feature Invariance）：精确位置不重要，有没有这个特征才重要。猫的眼睛在(100,100)还是(102,98)，不影响它是猫的事实。
  • 降维（Dimensionality Reduction）：减少计算量，防止过拟合（Overfitting）

其他池化方式：

  • 平均池化（Average Pooling）：取平均值，保留更多背景信息
  • 全局平均池化（Global Average Pooling, GAP）：整张图池化成一个数，替代全连接层

4. 全连接层（Fully Connected Layer / Dense Layer）—— "终审判决"

经过多层卷积和池化，图片被压缩成一串特征向量（Feature Vector），比如：

  • [有尖耳朵: 0.9, 有圆眼睛: 0.85, 有胡须: 0.8, 有长尾巴: 0.7...]

全连接层就像法官综合证据：

  • 陪审员1："尖耳朵+圆眼睛，像猫科动物" → 投"猫"一票
  • 陪审员2："体型小+家养特征，不像老虎" → 排除大猫
  • 陪审员3："胡须特征明显" → 加强"猫"的判断

最终统计票数，得票最多的类别胜出！这就是Softmax分类输出概率分布（Probability Distribution）。

专业细节：

  • 前向传播（Forward Propagation）：从输入到输出的计算过程
  • 损失函数（Loss Function）：如交叉熵损失（Cross-Entropy Loss），衡量预测与真实的差距
  • 反向传播（Backpropagation）：通过链式法则计算梯度 ∂L∂W\frac{\partial \mathcal{L}}{\partial W}，采用梯度下降（SGD/Adam）更新权重：Wt+1=Wt−η∂L∂WtW_{t+1} = W_t - \eta \frac{\partial \mathcal{L}}{\partial W_t}

正则化技术：

  • Dropout：训练时随机置零部分神经元，防止共适应
  • L2正则化：惩罚大权值，Ltotal=Ltask+λ∑W2 \mathcal{L}_{total} = \mathcal{L}_{task} + \lambda \sum W^2
  • 批归一化（Batch Normalization）：标准化层输入，加速收敛，允许更高学习率

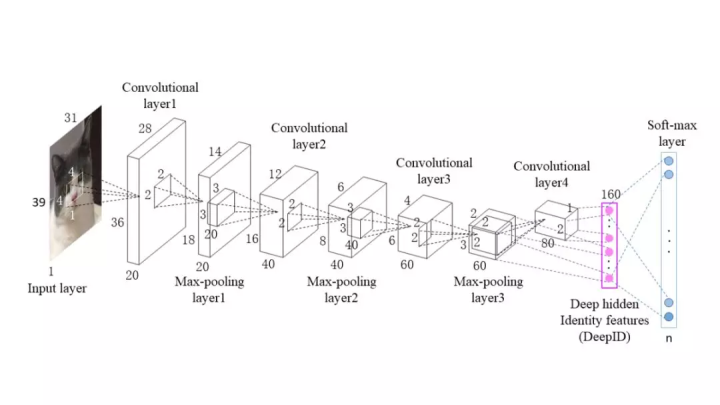

三、CNN的"视觉成长史"（层级特征学习）

原始图片：一只猫在草地上
    ↓
[第一层卷积] 🔍  低层特征（Low-Level Features）
像新生儿看世界：只能感知"亮暗边缘"和"颜色块"
→ 输出：边缘检测（Edge Detection）、颜色梯度（Color Gradient）
    ↓
[第二层卷积] 🔍🔍  中层特征（Mid-Level Features）
像幼儿学画画：能把线条组合成"形状"
→ 输出：纹理（Texture）、轮廓（Contour）、耳朵/眼睛形状
    ↓
[第三层卷积] 🔍🔍🔍  高层特征（High-Level Features）
像小学生认图：能识别"部件"
→ 输出：部件（Parts）检测器——耳朵检测器、眼睛检测器、鼻子检测器
    ↓
[第四层及更深] 🔍🔍🔍🔍  语义特征（Semantic Features）
像成年人观察：能识别"整体概念"
→ 输出：对象（Object）表示——"猫"的完整概念嵌入（Embedding）
    ↓
[全连接层] ⚖️  分类决策（Classification）
像专家鉴定：综合判断"这是猫，不是狗，置信度98%"
→ 输出：对数几率（Logits） → Softmax概率

🧠 神经科学呼应：这和人脑视觉皮层（Visual Cortex）的工作方式几乎一致！从V1区（初级视觉皮层，检测边缘）到IT区（颞下皮层，识别物体），大自然和工程师想到了一块儿。这就是仿生学（Bionics）的力量。

四、CNN的三大"超能力"（核心特性）

超能力专业术语通俗解释生活类比
局部感知局部连接（Local Connectivity）不看整体，先看局部中医"望闻问切"，先看舌苔、再摸脉象，最后综合
权重共享参数共享（Parameter Sharing）同一个工具到处用用同一把尺子量遍全屋家具，不用每量一次换把新尺子
平移不变平移不变性（Translation Invariance）物体在哪都能认你朋友站在教室左边或右边，你都认得出来

额外优势：

  • 稀疏连接（Sparse Connectivity）：相比全连接，参数量减少90%以上
  • 端到端学习（End-to-End Learning）：自动学习特征，无需特征工程（Feature Engineering）

五、CNN在现实中的应用

应用场景CNN在做什么背后的技术/比喻
手机人脸解锁提取你脸上128维特征嵌入（Face Embedding）像机场安检比对护照照片，用余弦相似度（Cosine Similarity）判断是否同一人
医学CT看肿瘤识别异常组织纹理，进行语义分割（Semantic Segmentation）像老练的放射科医师看片，用U-Net架构定位病灶
自动驾驶认路标实时目标检测（Object Detection），输出边界框（Bounding Box）像飞行员扫视仪表盘，用YOLO或R-CNN系列算法
抖音推荐封面分析视频内容打标签，进行多标签分类（Multi-Label Classification）像图书管理员给书分类，用迁移学习（Transfer Learning）快速适配
美颜相机磨皮风格迁移（Style Transfer）、生成对抗网络（GAN）像数字化妆师，用Pix2Pix或CycleGAN技术

六、经典CNN架构演进史

年份网络核心创新意义

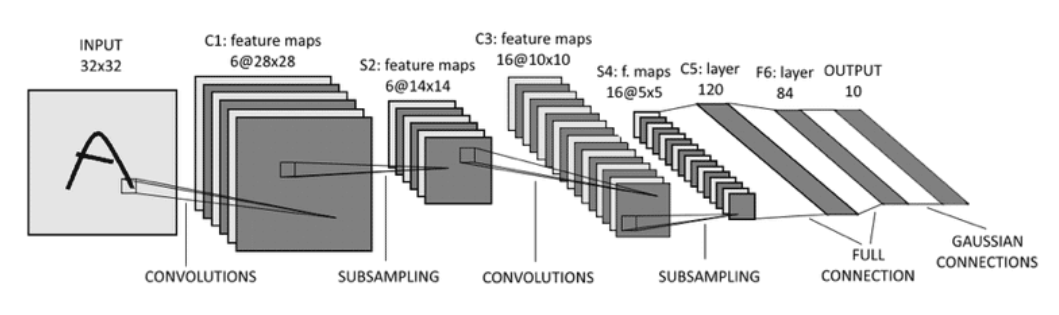

1998LeNet-5奠定CNN基础结构手写数字识别，商用成功
2012AlexNetReLU + Dropout + GPU训练ImageNet冠军，开启深度学习热潮
2014VGGNet小卷积核（3×3）堆叠，网络加深到16-19层证明"深度"的重要性
2015ResNet残差连接（Residual Connection），突破100+层解决梯度消失（Vanishing Gradient）问题
2016DenseNet密集连接（Dense Connection），特征复用参数更少，性能更好
2017MobileNet深度可分离卷积（Depthwise Separable Convolution）轻量化，适合移动端
2019EfficientNet复合缩放（Compound Scaling），平衡深度/宽度/分辨率效率最优的标杆

七、一句话记住CNN

CNN = 卷积提取局部特征（Convolution）+ 激活引入非线性（ReLU）+ 池化降维保不变（Pooling）+ 全连接做决策（FC）

它教会了计算机：不要一口吃成胖子，先看局部，再拼整体——这才是"看懂"世界的正确方式。

八、动手试试

想直观感受卷积？打开你的手机相册，使用"轮廓"或"素描"滤镜——那就是一个简单的Sobel算子（边缘检测卷积核）在起作用！

边缘检测滤镜让照片看起来像漫画，和CNN第一层做的事情一模一样。🎯
